304 8 Programación: Ciclos
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

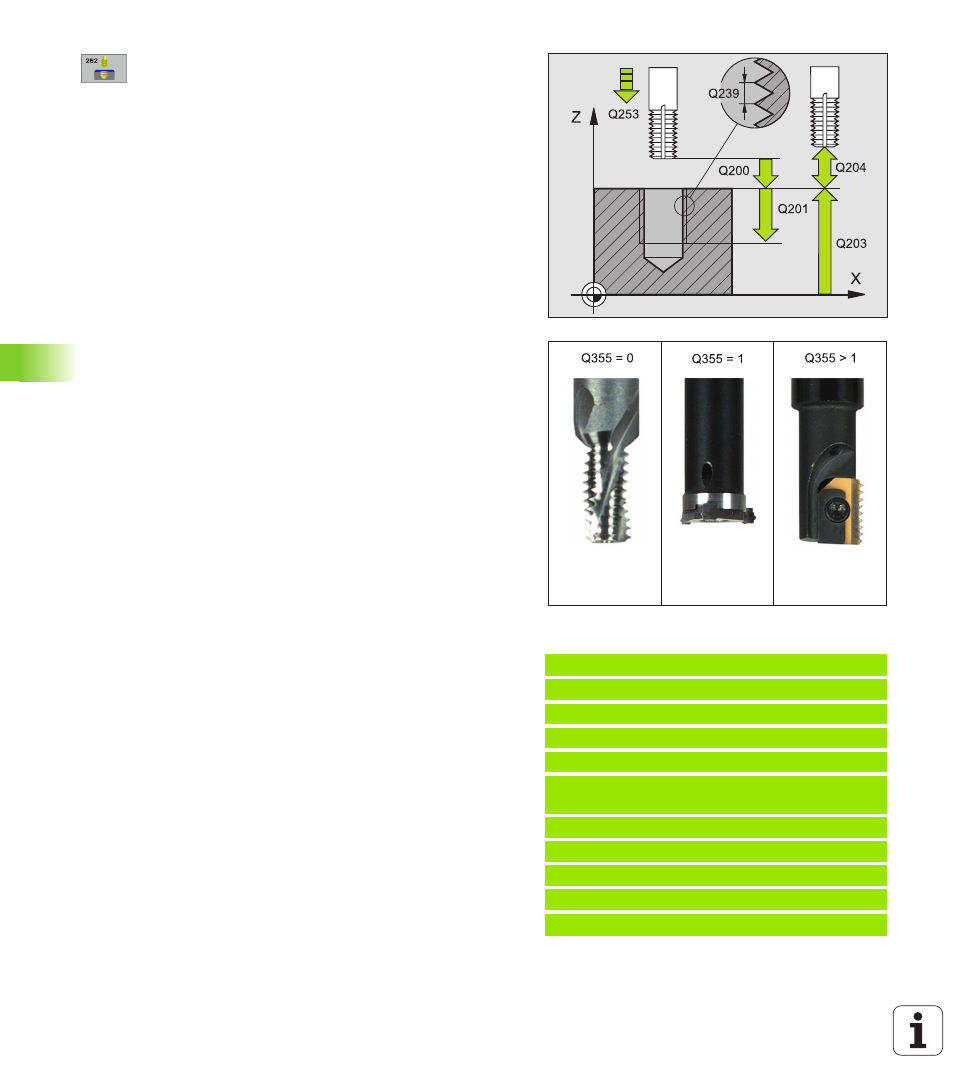

 Diámetro nominal Q335: Diámetro nominal de rosca
 Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= roscado a derechas
- = roscado a izquierdas
 Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado
 Roscas por paso Q355: Número de vueltas de rosca a
las que la herramienta se desplaza (véase imagen
debajo a la derecha):
0 = una hélice de 360º en la profundidad de rosca
1 = hélice continua sobre la longitud de rosca total
>1 = varias trayectorias helicoidales con entrada y
salida entre las cuales el TNC desplaza la hta. en Q355
veces el paso
 Avance de preposicionamiento Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min
 Forma de fresado Q351: Forma de fresado con M03
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
 Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza
 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
 Avance de fresado Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
Ejemplo: Frases NC
25 CYCL DEF 262 FRESADO DE ROSCA
Q335=10 ;DIÁMETRO NOMINAL
Q239=+1.5 ;PASO DE ROSCA
Q201=-20 ;PROFUNDIDAD DE ROSCA
Q355=0 ;REPASAR
Q253=750 ;AVANCE DE
PREPOSICIONAMIENTO
Q351=+1 ;TIPO DE FRESADO
Q200=2 ;DIST.-SEGURIDAD
Q203=+30 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q207=500 ;AVANCE DE FRESADO
