Recta L
El TNC desplaza la herramienta sobre una recta desde su posición
actual hasta el punto final de la misma. El punto de partida es el punto
final de la frase anterior.
 Coordenadas del pto. final de la recta
Si es preciso:
 Corrección de radio RL/RR/R0
 Avance F
 Función auxiliar M
Ejemplo de frases NC
Aceptar la posición real
También se puede generar una frase lineal (frase L) con la tecla
"ACEPTAR POSICIÓN REAL":
 Desplazar la herramienta en el modo de funcionamiento manual a la
posición que se quiere aceptar
 Cambiar la visualización de la pantalla a Memorizar/Editar programa
 Seleccionar la frase del programa detrás de la cual se quiere añadir
la frase L
 Pulsar la tecla "ACEPTAR POSICIÓN REAL": El TNC
genera una frase L con las coordenadas de la posición
real

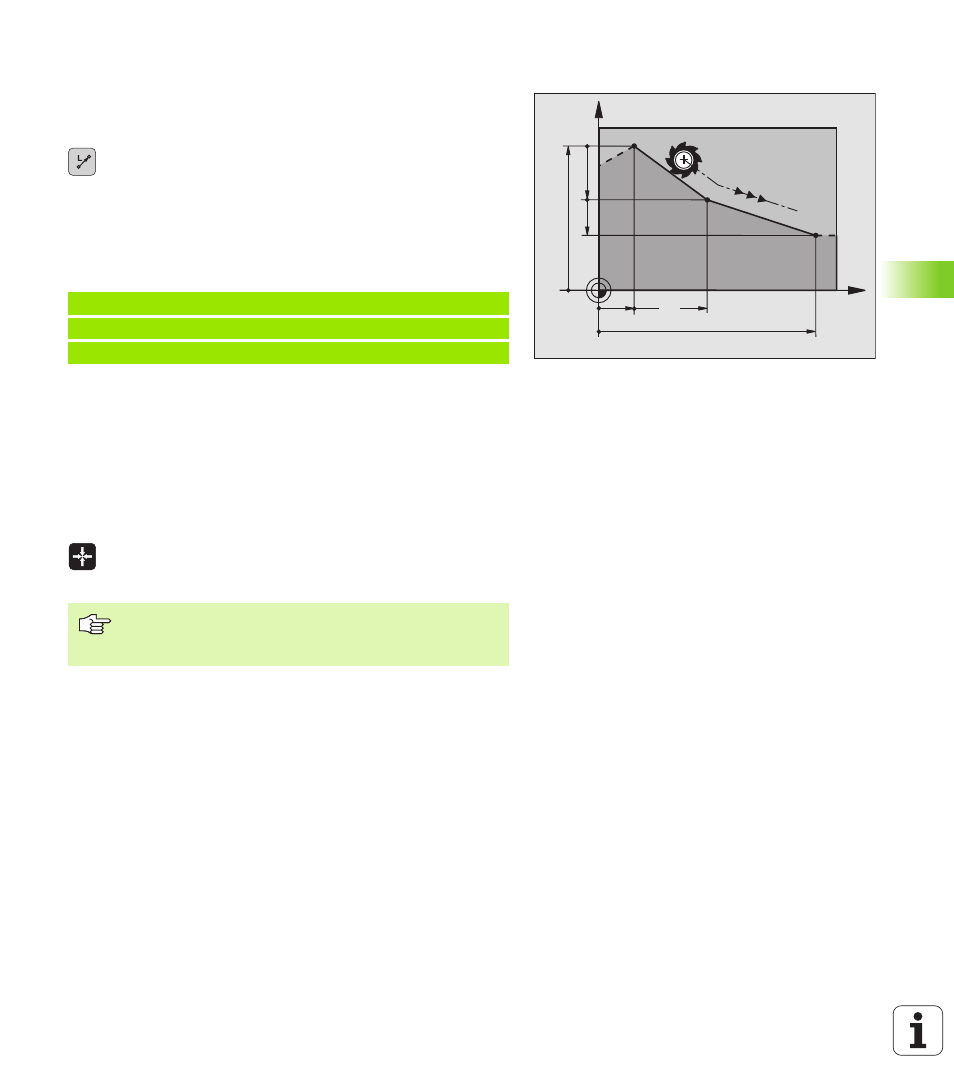

7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
La cantidad de ejes, que el TNC guarda en la frase L se
determinan a través de la función MOD (véase
"Seleccionar la función MOD", pág. 574).
X
Y
60
15
40
10
10
20
