9.9 Fresado frontal en el plano
inclinado
Función
En relación con las nuevas funciones PLANE y M128 se puede realizar
un fresado en frontal en un plano de mecanizado inclinado. Para ello
se dispone de dos posibilidades de definición:
„ Fresado frontal mediante desplazamiento incremental de un eje
basculante
„ Fresado frontal mediante vectores normales

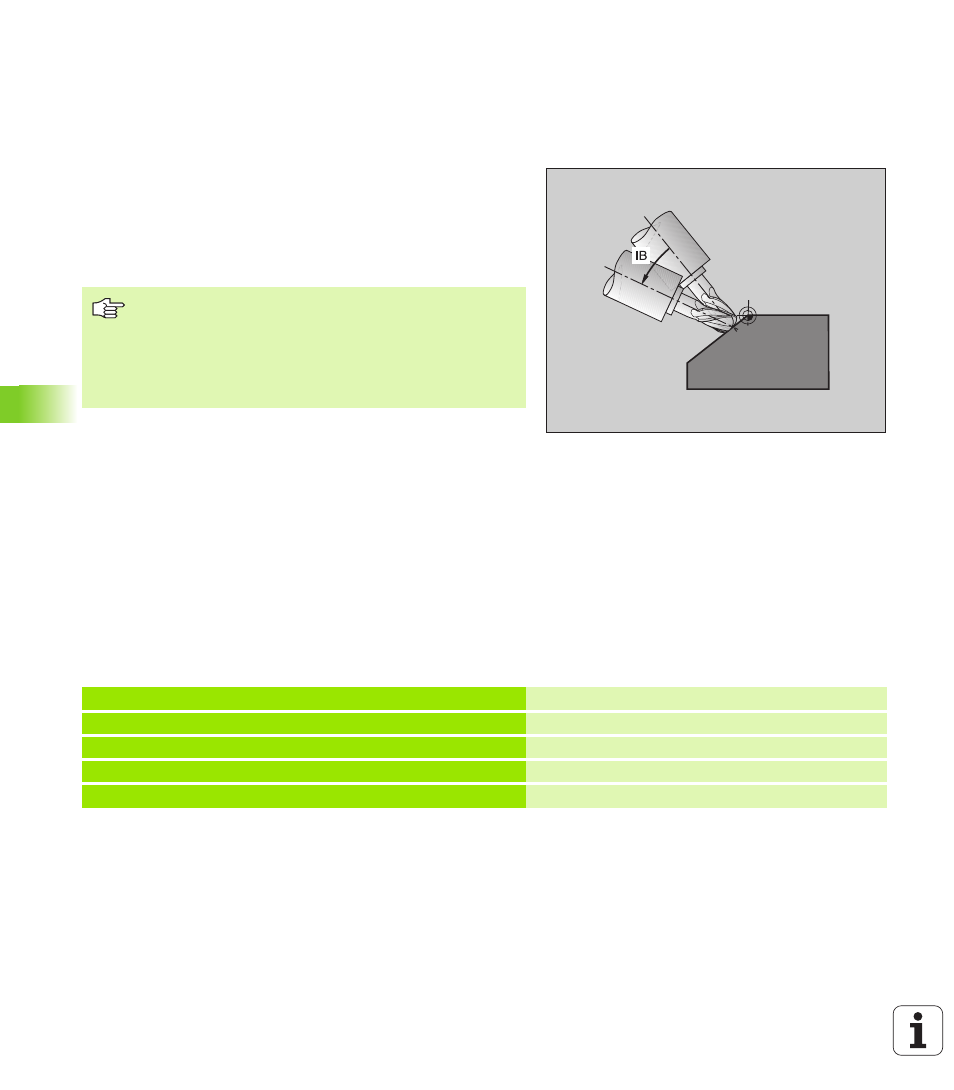

Fresado frontal mediante desplazamiento
incremental de un eje basculante
 Retirar la herramienta
 Activar M128
 Definir una función PLANE cualquiera, teniendo en cuenta el
comportamiento del posicionamiento
 Mediante una frase L desplazar de de forma incrmental el ángulo
frontal deseado en el eje correspondiente
Ejemplo de frases NC:
El fresado frontal en el plano inclinado sólo funciona con
fresa esférica.
Con cabezas/mesas inclinatorias de 45º se puede definir el
ángulo de picado también como ángulo espacial. Utilizar
para ello la FUNCTION TCPM (véase "FUNCTION TCPM
(opción de software 2)" en pág. 478).
...
12 L Z+50 R0 FMAX M128 Posicionar a la altura de seguridad, activar M128
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F1000 Definir y activar la función PLANE
14 L IB-17 F1000 Ajustar ángulo de fresado
... Definir el mecanizado en el plano inclinado
