8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

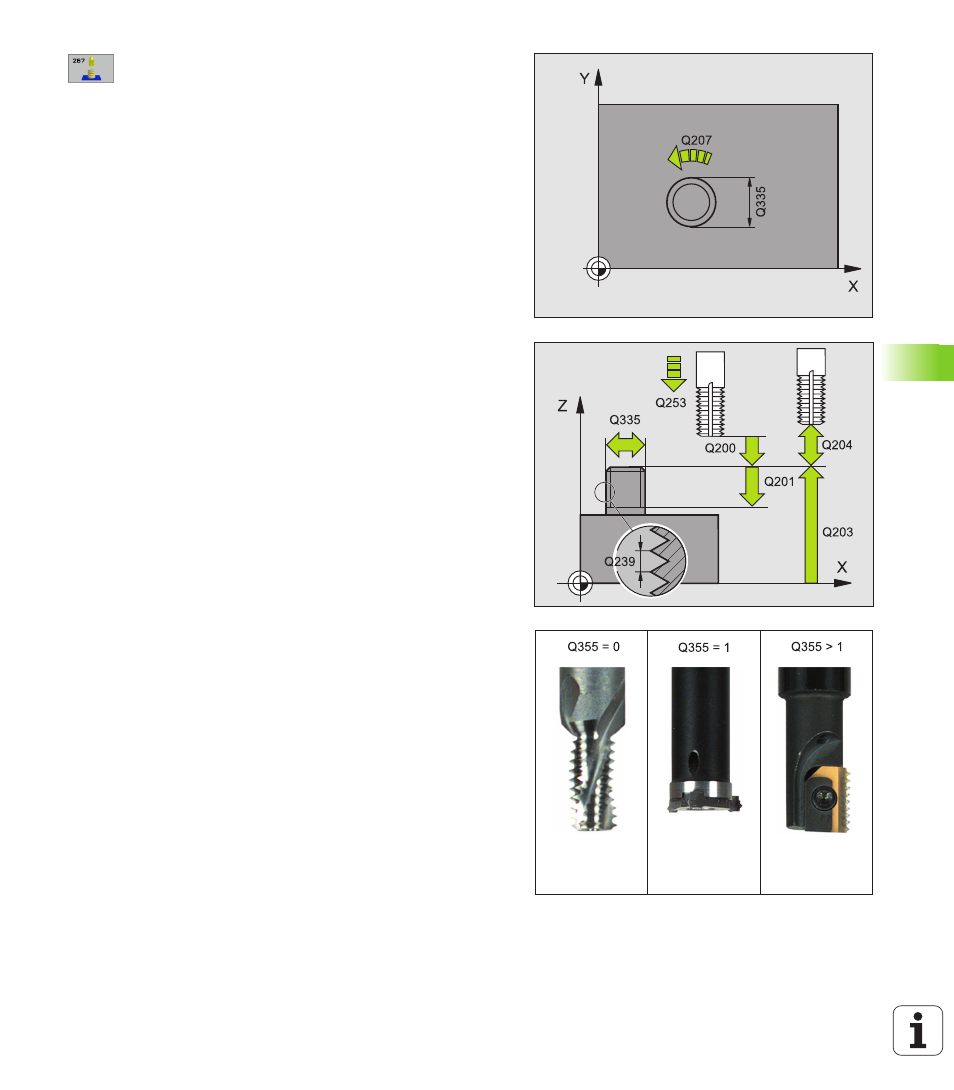

 Diámetro nominal Q335: Diámetro nominal de rosca
 Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= roscado a derechas
- = roscado a izquierdas
 Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado
 Roscas por paso Q355: Número de vueltas de rosca a
las que la herramienta se desplaza (véase imagen
debajo a la derecha):
0 = una hélice en la profundidad de rosca
1 = hélice continua sobre la longitud de rosca total
>1 = varias trayectorias helicoidales con entrada y
salida, entre las cuales el TNC desplaza la hta. Q355
veces el paso
 Avance de preposicionamiento Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min
 Forma de fresado Q351: Forma de fresado con M03
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
