556 12 Test del programa y ejecución del programa
12.1 Gráficos

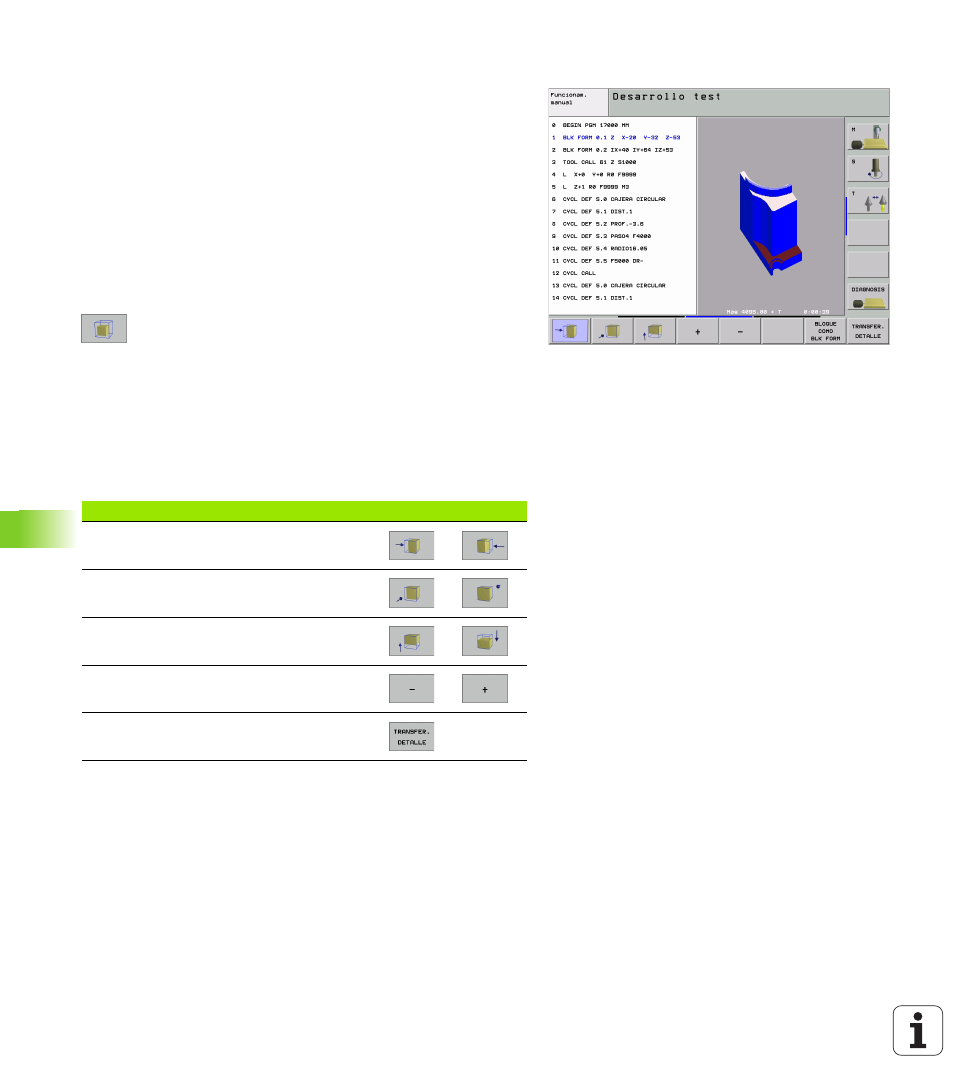

Ampliación de una sección
Es posible modificar el corte en el modo de funcionamiento test de
programa y durante la ejecución del mismo, en todas las vistas.
Para ello debe estar parada la simulación gráfica o la ejecución del
programa. La ampliación de una sección se puede activar en todos los
tipos de representación.
Modificar la ampliación de la sección
Veánse las softkeys en la tabla
 Si es preciso se para la simulación gráfica
 Conmutar la barra de softkeys en el modo de funcionamiento test
de programa o durante su funcionamiento, hasta que aparezca la
softkey de selección para la ampliación de la sección.
 Seleccionar las funciones para el aumento de la
sección
 Seleccionar el lado de la pieza con la softkey (ver tabla
de abajo)
 Ampliar o reducir el bloque: Mantener pulsada la
softkey "-" o bien "+"
 Reiniciar el test del programa o la ejecución del mismo
con la softkey START (RESET + START reproduce de
nuevo el bloque original)
Función Softkeys
Seleccionar la parte izq./dcha. de la pieza
Seleccionar la parte posterior/frontal
Seleccionar la parte superior/inferior
Desplazar la superficie de la sección
para ampliar o reducir la pieza
Aceptar la sección
