HEIDENHAIN iTNC 530 197
6.4 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas car
tesianas

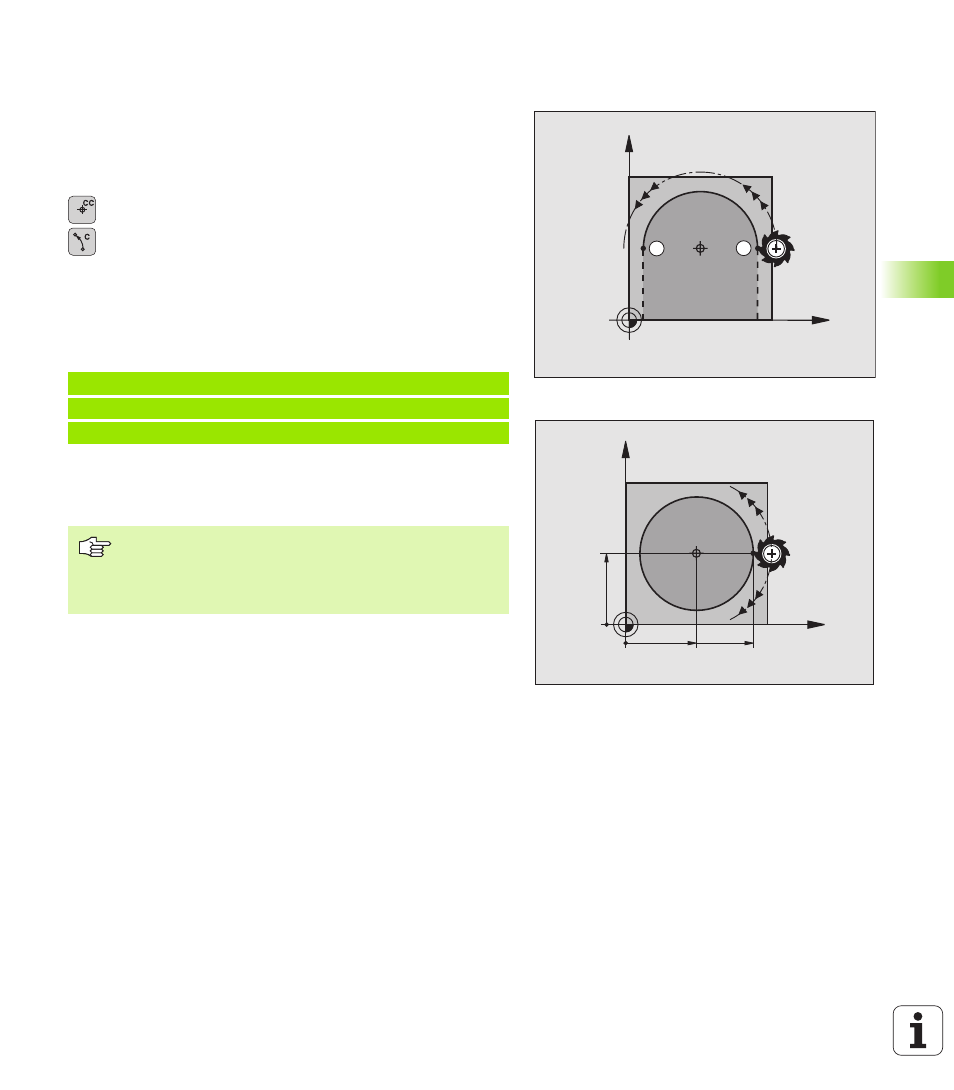

Trayectoria circular C alrededor del centro del
círculo CC
Antes de programar la trayectoria circular C hay que determinar el
centro del círculo CC. La última posición de la herramienta programada
antes de la frase C, es el punto de partida de la trayectoria circular.
 Desplazar la hta. sobre el pto. de partida de la trayectoria circular
 Coordenadas del punto central del círculo
 Coordenadas del punto final del arco de círculo
 Sentido de giro DR
Si es preciso:
 Avance F
 Función auxiliar M
Ejemplo de frases NC
Círculo completo
Para el punto final se programan las mismas coordenadas que para el
punto de partida.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
El punto de partida y el punto final deben estar en la
misma trayectoria circular.
Tolerancia de introducción: hasta 0,016 mm (se
selecciona mediante MP7431)
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
