398

8 Programación: Ciclos

8.6 Ciclos SL

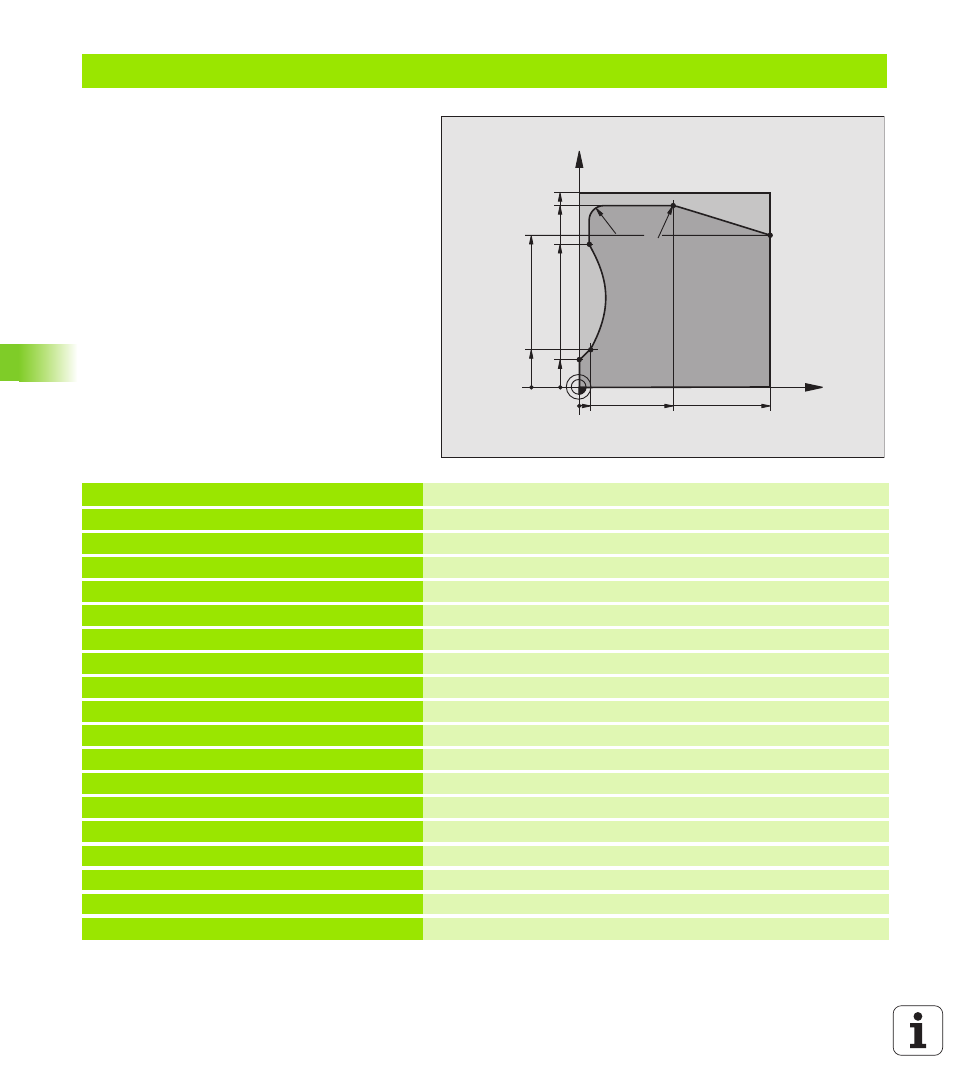

Ejemplo: Trazado del contorno

0 BEGIN PGM C25 MM

1 BLK FORM 0.1 Z X+0 Y+0 Z-40

Definición del bloque

2 BLK FORM 0.2 X+100 Y+100 Z+0

3 TOOL DEF 1 L+0 R+10

Definición de la herramienta

4 TOOL CALL 1 Z S2000

Llamada de herramienta

5 L Z+250 RO FMAX

Retirar la herramienta

6 CYCL DEF 14,0 CONTORNO

Determinar el subprograma del contorno

7 CYCL DEF 14.1 LABEL DEL CONTORNO 1

8 CYCL DEF 25,0 TRAZADO DEL CONTORNO

Determinar los parámetros del mecanizado

Q1=-20

;PROFUNDIDAD DE FRESADO

Q3=+0

;SOBREMEDIDA LATERAL

Q5=+0

;COORDENADA SUPERFICIE

Q7=+250

;ALTURA SEGURIDAD

Q10=5

;PROFUNDIDAD DE PASO

Q11=100

;AVANCE AL PROFUNDIZAR

Q12=200

;AVANCE DE FRESADO

Q15=+1

;TIPO DE FRESADO

9 CYCL CALL M3

Llamada al ciclo

10 L Z+250 R0 FMAX M2

Desplazar libremente la herramienta, final del programa

X

Y

5

20

100

100

80

50

95

75

15

R7,5

R7,5
