454 9 Programación: Funciones especiales
9.1 La función PLANE: Inclinación del plano de mecanizado
(opción
d
e
s
of
tw
ar
e
1
) 9.1 La función PLANE: Inclinación
del plano de mecanizado
(opción de software 1)
Introducción
Con la función PLANE (ingl. plane = plano) se dispone de una potente
función con la que se puede defjnir de diferentes modos de planos de
mecanizado inclinados.
Todas las funciones PLANE disponibles en el TNC describen el plano de
mecanizado que se desee independientemente de los ejes
basculantes que estén habilitados realmente en la máquina. Se
dispone de las siguientes posibilidades:
¡Las funciones para la inclinación del plano de mecanizado
deben ser indicadas por el constructor de la máquina!
La función PLANE se puede ajustar básicamente sólo en
una máquina que disponga al menos de dos ejes
basculantes (mesa y/o cabezal).

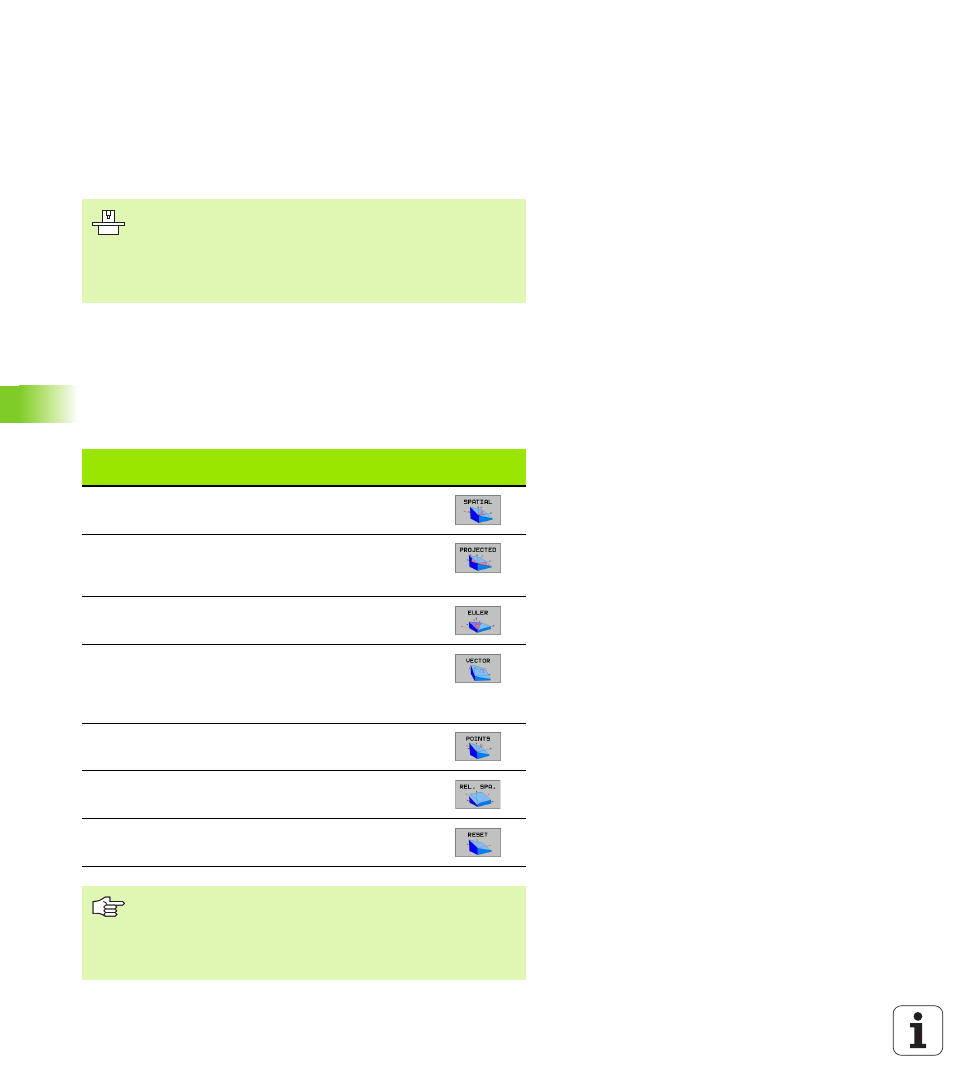

Función Parámetros indispensables
Pulsar la
softkey
SPATIAL Tres ángulos espaciales SPA, SPB, SPC
PROJECTED Dos ángulos de proyección PROPR y
PROMIN
asi como un angulo de rotación
ROT
EULER Tres ángulos Euler: precesión (EULPR),
nutación (EULNU) y rotación (EULROT),
VECTOR Vector de normales para la definición
del plano y vector de base para la
definición de la dirección del eje
inclinado X
POINTS Coordenadas de tres puntos
cualquiera del plano a inclinar
RELATIV Unico ángulo espacial con efecto
incremental
RESET Cancelar la función PLANE
Utilizar la función PLANE SPATIAL si en su máquina están
disponibles los ejes de giro rectangulares. SPA
corresponde al giro del eje A, SPB al eje B y SPC al eje C. Ya
que se deben introducir siempre los tres ángulos, definir el
ángulo de los ejes no existentes en su máquina, con 0.
