8.6 Ciclos SL

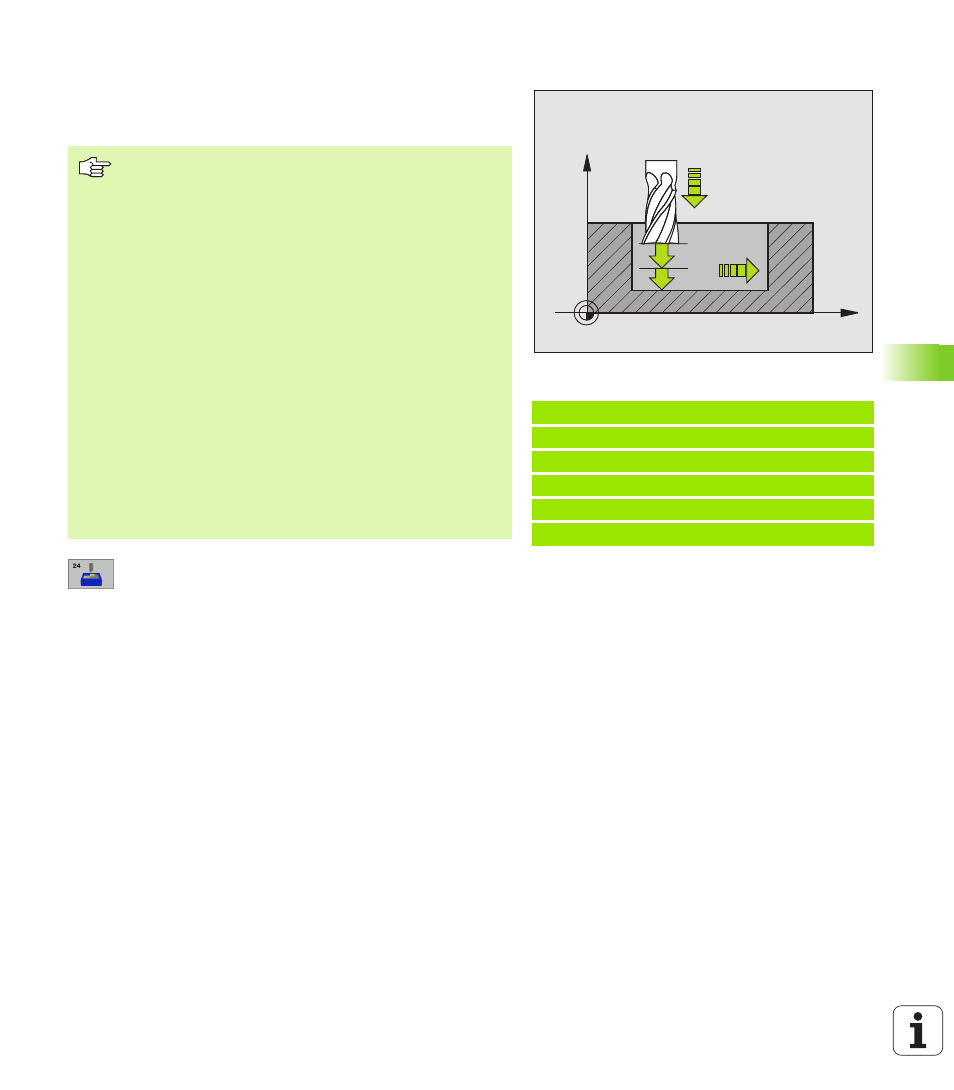

ACABADO LATERAL (ciclo 24)
El TNC desplaza la herramienta sobre una trayectoria circular tangente
a los contornos parciales. El acabado de cada contorno parcial se
realiza por separado.
 ¿Sentido de giro ? Sentido horario = –1 Q9:
Dirección de mecanizado:
+1: Giro en sentido antihorario
–1: Giro en sentido horario
 Profundidad de paso Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza
 Avance al profundizar Q11: Avance al profundizar
 Avance para desbaste Q12: Avance de fresado
 Sobremedida de acabado lateral Q14 (valor
incremental): Sobremedida para varios acabados;
cuando Q14=0 se desbasta la última distancia de
acabado.
Ejemplo: Frases NC
61 CYCL DEF 24,0 ACABADO LATERAL
Q9=+1 ;SENTIDO DE GIRO
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q14=+0 ;SOBREMEDIDA LATERAL
X
Z
Q11
Q12
Q10
Antes de la programación deberá tenerse en cuenta
La suma de la sobremedida del acabado lateral (Q14) y el
radio de la hta. para el acabado, tiene que ser menor que
la suma de la sobremedida del acabado lateral (Q3, ciclo
20) y el radio de la hta. de desbaste.
Si se ejecuta el ciclo 24 sin antes haber desbastado con el
ciclo 22, también es válido el cálculo citado anteriormente;
en este caso se introduce "0" para el radio de la hta. de
desbaste.
También se puede utilizar el ciclo 24 para el fresado de
contornos. Entonces se debe
„ definir el contorno a fresar como isla individual (sin
limitación de cajeras) e
„ introducir en el ciclo 20 una sobremedida de acabado
(Q3) mayor que la suma de la sobremedida de acabado
Q14 + radio de la herramienta utilizada
El TNC calcula automáticamente el punto inicial para el
acabado. El punto de arranque depende de los
comportamientos de las posiciones en la cajera y de la
sobremedida programada en el ciclo 20.
