HEIDENHAIN iTNC 530 (340 49x-01) Manual del usuario
Página 360
Advertising
360
8 Programación: Ciclos
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

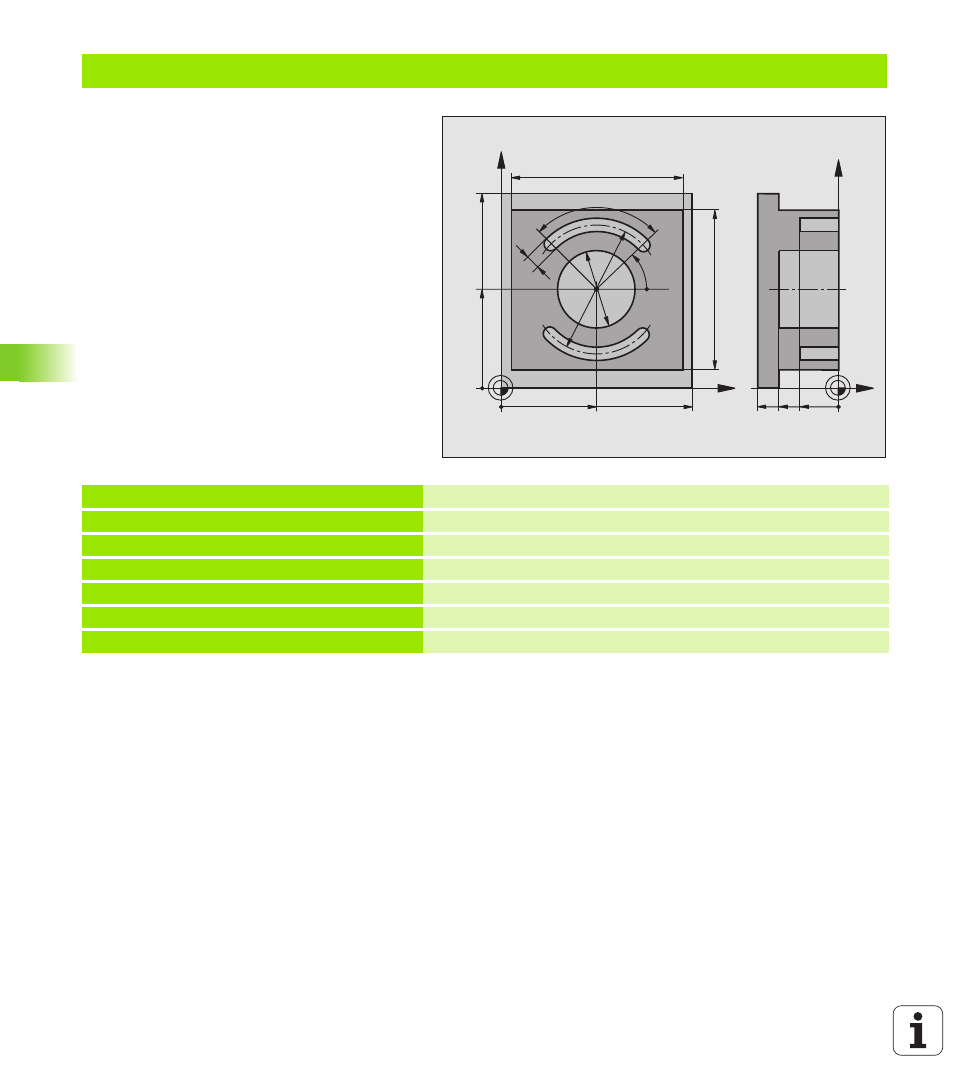

Ejemplo: Fresado de cajera, isla y ranura
0 BEGIN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definición del bloque
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
Definición de la hta. para el desbaste/acabado
4 TOOL DEF 2 L+0 R+3
Definición de la hta. para el fresado de la ranura
5 TOOL CALL 1 Z S3500
Llamada a la hta. para Desbaste/Acabado
6 L Z+250 R0 FMAX
Retirar la herramienta
X
Y
50
50
100
100
80
90
8
90°
45°
50
70
Z
Y
-40
-20
-30
