380 8 Programación: Ciclos
8.6 Ciclos SL
 Profundidad de paso Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza
 Avance al profundizar Q11: Avance al profundizar en
mm/min
 Avance para desbaste Q12: Avance de fresado en
mm/min
 Número de hta. para el desbaste previo Q18:
Número de la hta. con la cual se ha realizado el
desbaste previo. Si no se ha realizado un desbaste
previo se introduce "0"; si se introduce un número, el
TNC sólo desbasta la parte que no se mecaniza con la
hta. de desbaste previo.
Si la zona a desbastar no se puede alcanzar desde un
lateral, la hta. profundiza de forma pendular; para ello
se define en la tabla de htas. TOOL.T (véase "Datos
de la herramienta", pág. 144) la longitud de la cuchilla
LCUTS y el máximo ángulo de profundización ANGLE
de la herramienta. El TNC emite un aviso de error en
caso de faltar algún dato
 Avance pendular Q19: Avance oscilante en mm/min
 Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse tras el
mecanizado en mm/min. Cuando se introduce
Q208=0 el TNC retira la hta. con el avance Q12

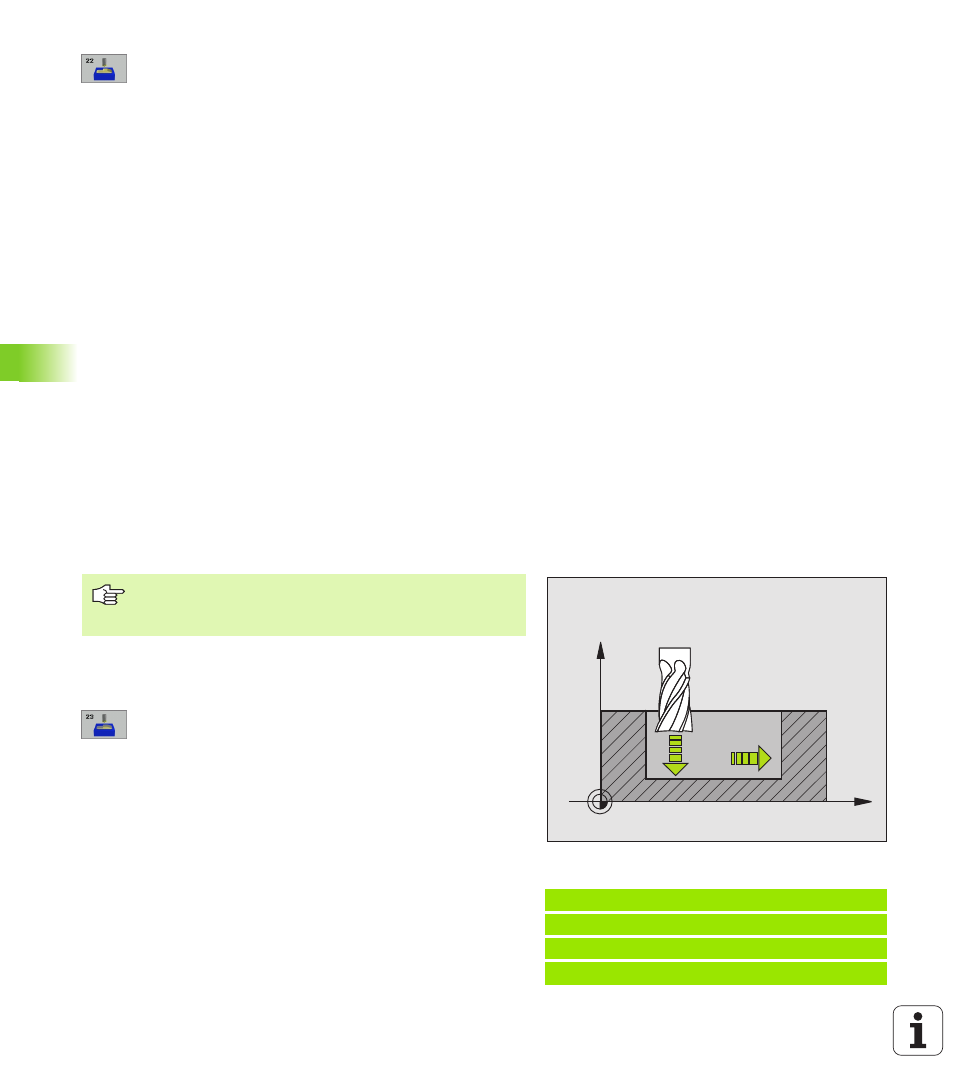

ACABADO EN PROFUNDIDAD (ciclo 23)
El TNC desplaza la hta. de forma suave (círculo tangente vertical) sobre
la primera superficie a mecanizar. A continuación se fresa la distancia
de acabado que ha quedado del desbaste.
 Avance al profundizar Q11: Velocidad de
desplazamiento de la hta. en la profundización
 Avance para desbaste Q12: Avance de fresado
 Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse tras el
mecanizado en mm/min. Cuando se introduce
Q208=0 el TNC retira la hta. con el avance Q12
Ejemplo: Frases NC
60 CYCL DEF 23.0 ACABADO EN PROFUNDIDAD
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q208=99999 ;AVANCE DE RETROCESO
X
Z
Q11
Q12
El TNC calcula automáticamente el punto inicial para el
acabado. El punto inicial depende de las dimensiones de la
cajera.
