HEIDENHAIN iTNC 530 175
5.5 T
rabajar con tablas de dat
o
s de cor
te
Procedimiento para trabajar con el cálculo
automático de revoluciones/avance
1 Si no se ha introducido aún: Introducir el material de la pieza en el
fichero WMAT.TAB
2 Si no se ha introducido aún: Introducir el material de corte de la hta.
en el fichero TMAT.TAB
3 Si no se ha introducido aún: Introducir en la tabla de htas. todos los
datos específicos de la hta. precisos para el cálculo de los datos de
corte:
„ Radio de la herramienta
„ Número de dientes
„ Tipo de hta.
„ Material de la herramienta
„ Tabla con los datos de corte correspondiente a la hta.
4 Si no se ha introducido aún: Introducir los datos de corte en
cualquier tabla de datos de corte (ficheros CDT)
5 Modo de funcionamiento Test: Activar la tabla de herramientas de
la cual el TNC debe sacar los datos específicos de la herramienta
(estado S)
6 En el programa NC: Determinar mediante la softkey WMAT el
material de la pieza
7 En el programa NC: En una frase TOOL CALL cálcular
automáticamente mediante softkey el nº de revoluciones y el
avance
Modificar la estructura de la tabla
Las tablas de datos de corte son para el TNC "tablas de libre
definición". Se puede modificar la forma de las tablas de libre definición
con el editor de estructuración.
Llamada al editor de estructuración

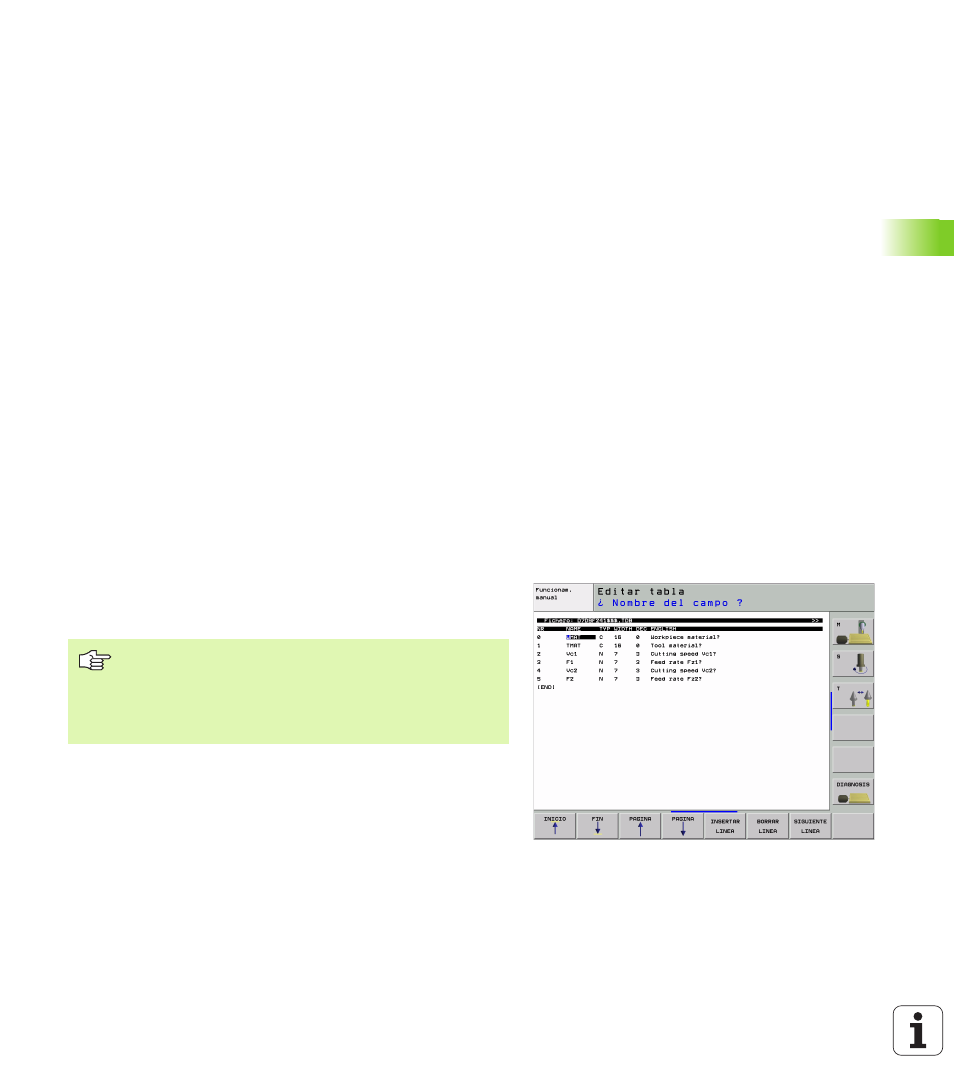

Pulsar la softkey EDITAR FORMATO (2º nivel de softkeys). El TNC
abre la ventana del editor (véase la fig. de la dcha.), en la cual se
representa la estructura de la tabla "girada en 90°". Una línea en la
ventana del editor define una columna en la tabla correspondiente.
Véase en la siguiente tabla el significado del comando de
estructuración (registro en la línea superior).
El TNC puede procesar un máximo de 200 signos por línea
y un máximo de 30 columnas.
Cuando en una tabla ya existente se quiere añadir
posteriormente una columna, el TNC no desplaza
automáticamente los valores ya registrados.
