408 8 Programación: Ciclos
8.7 Ciclos SL con fór
m
ula de cont
or
no
Programa de descripción del contorno 1: cajera A
Programa de descripción de contorno 2: Cajera B

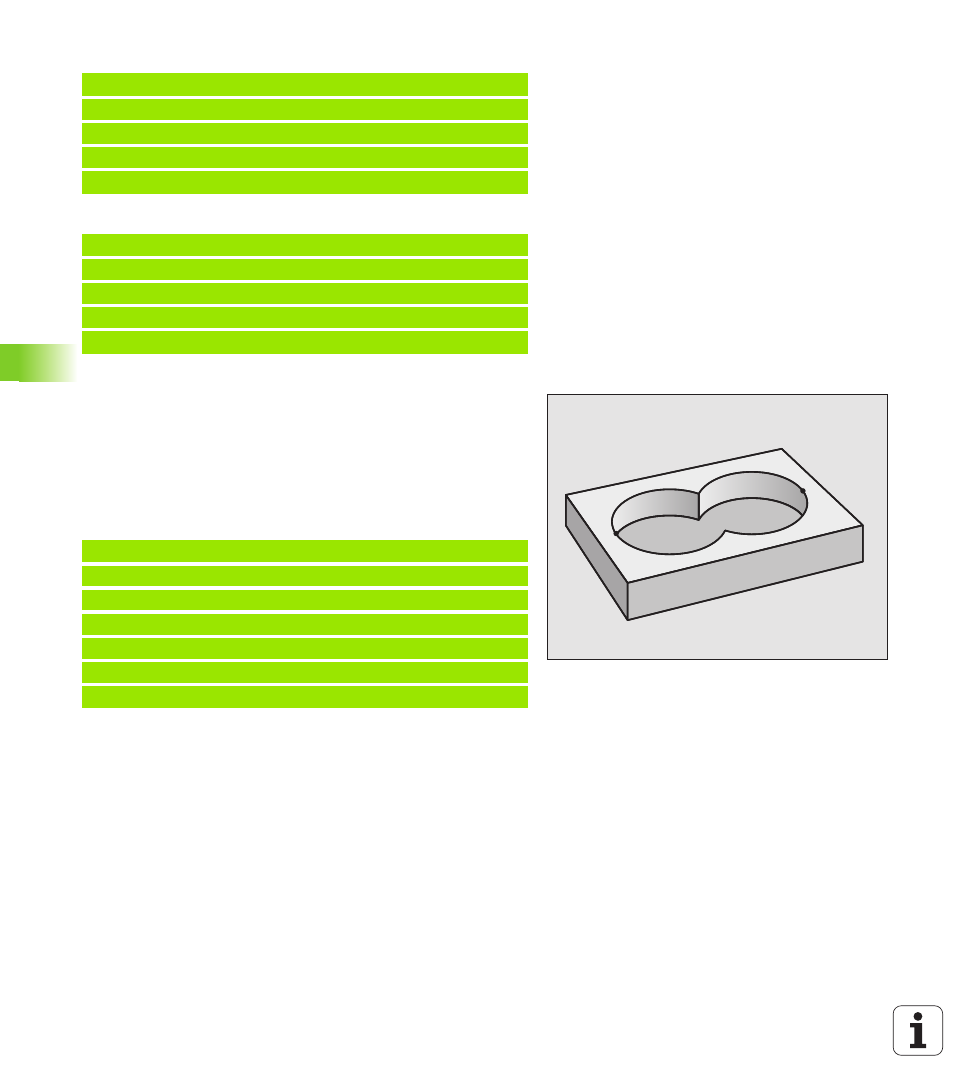

Superficies de "Sumas"
Se mecanizan las dos superficies parciales A y B incluida la superficie
común:
„ Las superficies A y B deben programarse por separado sin
corrección de radio
„ En la fórmula de contorno las superficies A y B se calculan con la
función "unión con"
Programa de definición de contorno:
0 BEGIN PGM CAJERA_A MM
1 L X+10 Y+50 R0
2 CC X+35 Y+50
3 C X+10 Y+50 DR-
4 END PGM CAJERA_A MM
0 BEGIN PGM CAJERA_B MM
1 L X+90 Y+50 R0
2 CC X+65 Y+50
3 C X+90 Y+50 DR-
4 END PGM CAJERA_B MM
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = "CAJERA_A.H"
53 DECLARE CONTOUR QC2 = "CAJERA_B.H"
54 QC10 = QC1 & QC2
55 ...
56 ...
