9.3 Definir el plano de mecanizado
mediant
e
ángulos de pr
o
y
ección:
PLANE
P
R
O
YECT
ADO
Parámetros de introducción
 ¿Angulo proyec. en 1er. plano de coordenadas? :
ángulo proyectado del plano de mecanizado inclinado
en el 1er. plano de coordenadas del sistema de
coordenadas de la máquina (Z/X en el eje de la

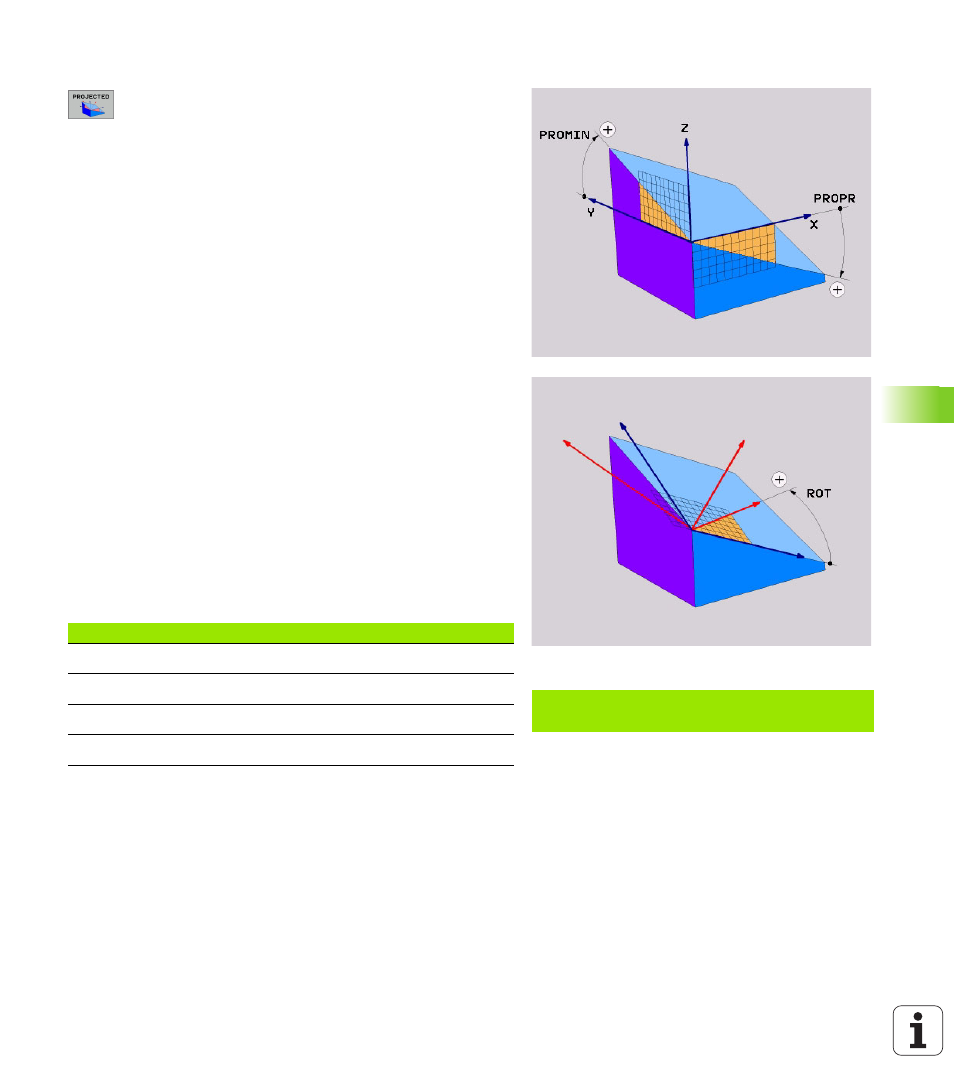

herramienta Z, ver figura superior derecha). Rango de
introducción de -89.9999° a +89.9999°. El eje de 0° es
el eje principal del plano de mecanizado activo (X con
eje de herramienta Z, dirección positiva ver figura
superior derecha)
 ¿Angulo proyec. en 2º plano de coordenadas? :
ángulo proyectado del plano de mecanizado inclinado
en el 2º plano de coordenadas del sistema de
coordenadas de la máquina (Y/Z en el eje de la
herramienta Z, ver figura superior derecha). Rango de
introducción de -89.9999° a +89.9999°. El eje de 0° es
el eje transversal del plano de mecanizado activo (Y
con eje de herramienta Z)
 ¿Angulo ROT del plano inclin.? : Giro del sistema de
coordenadas inclinado sobre el eje de herramienta
inclinado (corresponde de forma análoga a una
rotación con el ciclo 10 GIRO). Con el ángulo de
rotación es posible determinar de forma sencilla la
dirección del eje principal del plano de mecanizado (X
con eje de herramienta Z, Z con eje de herramienta Y,
ver figura en el centro a la derecha. Rango de
introducción de 0° a +360°.
 Continuar con las propiedades de la posición (véase
"Determinar el comportamiento de posicionamiento
de la función PLANE" en pág. 470)
Abreviaturas utilizadas
Ejemplo: Frase NC
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT
+30 .....
Abreviatura Significado
PROJECTED Ingl. projected = proyectado
PROPR principle plane: plano principal
PROMIN minor plane: eje transversal
PROROT Ingl. rotation: rotación
