374 8 Programación: Ciclos
8.6 Ciclos SL
Contornos superpuestos
Las cajeras e islas se pueden superponer a un nuevo contorno. De
esta forma una superficie de cajera se puede ampliar mediante una
cajera superpuesta o reducir mediante una isla.

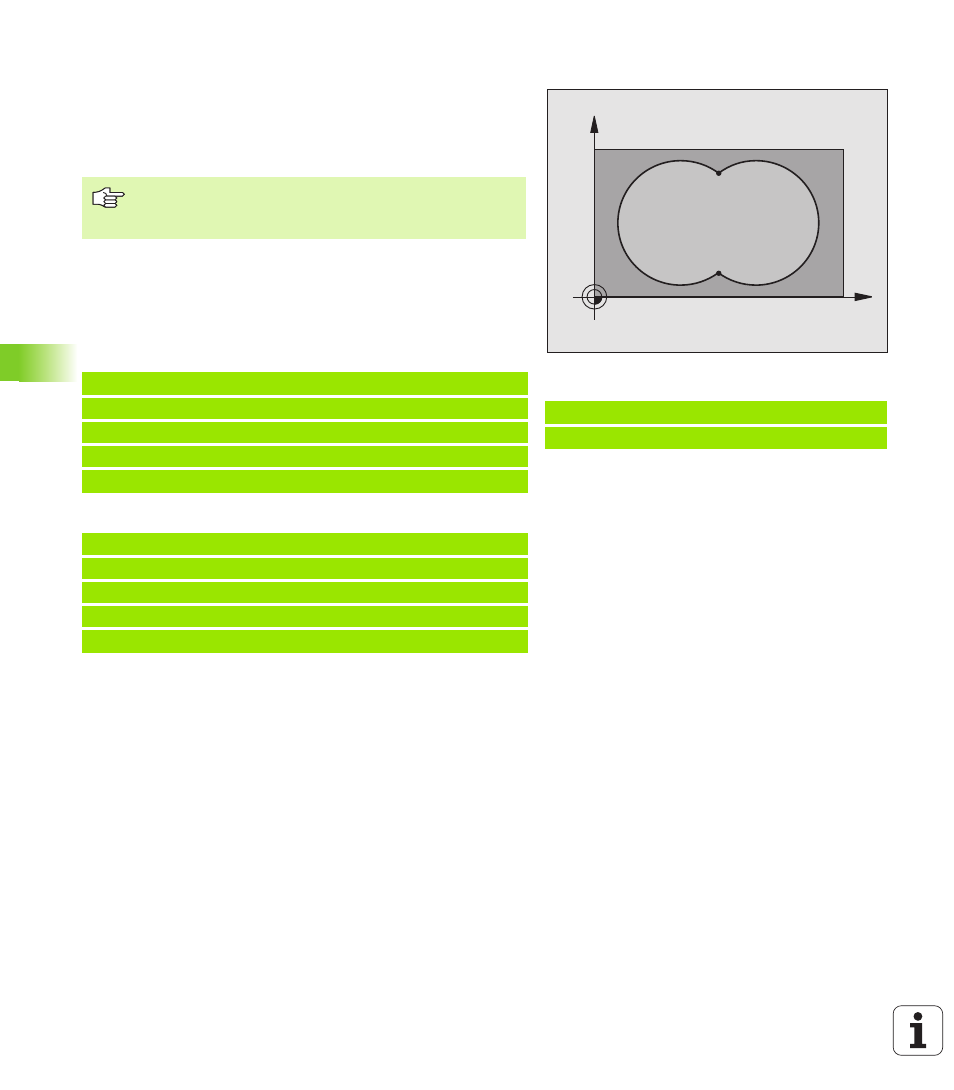

Subprogramas: Cajeras superpuestas
Se superponen las cajeras A y B.
El TNC calcula los puntos de corte S
1
y S
2
, los cuales no se tienen que
programar.
Las cajeras se han programado como círculos completos.
Subprograma 1: Cajera A
Subprograma 2: Cajera B
Ejemplo: Frases NC
12 CYCL DEF 14,0 CONTORNO
13 CYCL DEF 14.1 LABEL DEL CONTORNO 1/2/3/4
X
Y
A B
S
1
S
2
Los siguientes ejemplos de programación son
subprogramas de contornos, llamados en un programa
principal del ciclo 14 CONTORNO.
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
