HEIDENHAIN iTNC 530 393
8.6 Ciclos SL

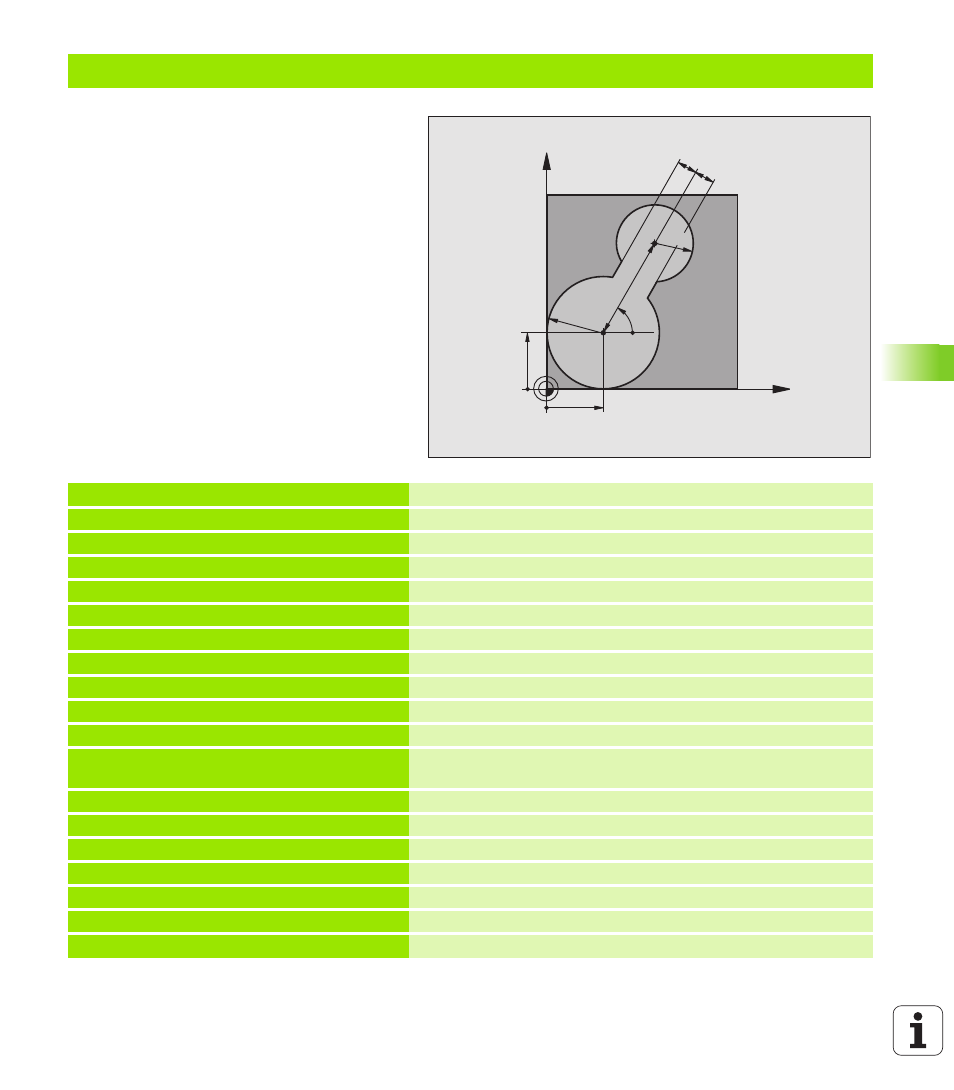

Ejemplo: Desbaste y acabado posterior de una cajera
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0 Definición del bloque
3 TOOL DEF 1 L+0 R+15 Definición de la hta. para el Desbaste previo
4 TOOL DEF 2 L+0 R+7.5 Definición de la hta. para el Desbaste posterior
5 TOOL CALL 1 Z S2500 Llamada a la hta. para el Desbaste previo
6 L Z+250 R0 FMAX Retirar la herramienta
7 CYCL DEF 14,0 CONTORNO Determinar el subprograma del contorno
8 CYCL DEF 14.1 LABEL DEL CONTORNO 1
9 CYCL DEF 20,0 DATOS DEL CONTORNO Determinar los parámetros de mecanizado generales
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
Q3=+0 ;SOBREMEDIDA LATERAL
Q4=+0 ;SOBREMEDIDA EN PROFUNDIDAD
Q5=+0 ;COORDENADA SUPERFICIE
Q6=2 ;DIST.-SEGURIDAD
Q7=+100 ;ALTURA SEGURIDAD
Q8=0,1 ;RADIO DE REDONDEO
Q9=-1 ;SENTIDO DE GIRO
X
Y
30
30
R30
R20
60°
55
10
10
