HEIDENHAIN CNC PILOT 620/640 101
3.6
Medir
de
her
ramientas

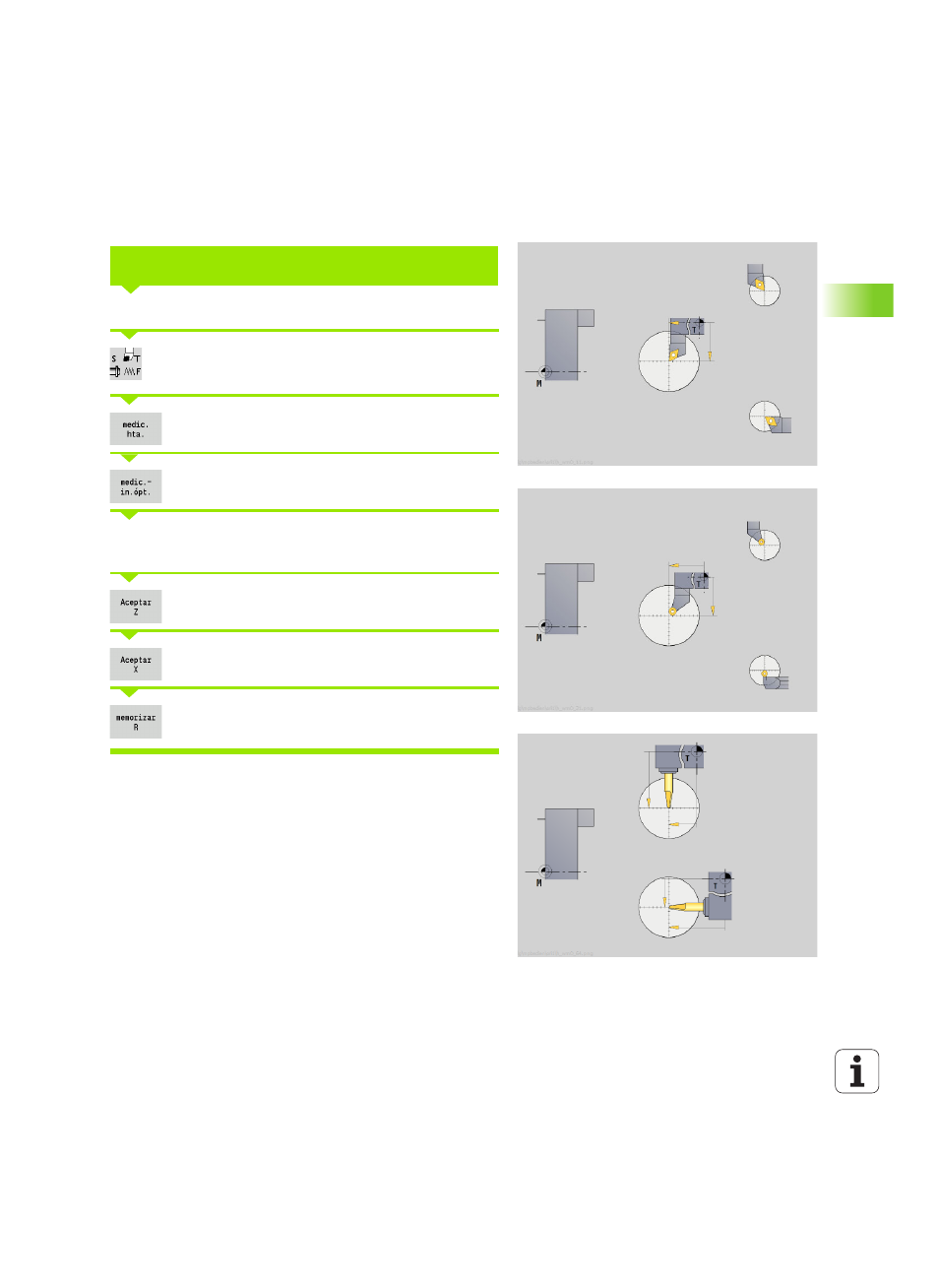

Óptica de medición
Introducir en la tabla de herramientas la herramienta a medir.
Introducir una herramienta e introducir el número T en
el diálogo TSF.
Activar Medir herramienta
Activar el sistema óptico
Posicionar la herramienta con las teclas de direccionamiento manual o
bien el volante en el retículo de la óptica de medición
Guardar la cota de herramienta Z
Guardar la cota de herramienta X
Para herramientas de torneado, introducir el radio de
cuchilla y utilizarlo en la tabla de herramienta.
CALCULAR LA COTA DE LA HERRAMIENTA CON UNA ÓPTICA DE
MEDICIÓN
