306 Modo Teach-in (Aprendizaje)
4.7 Ciclos de taladr
ado

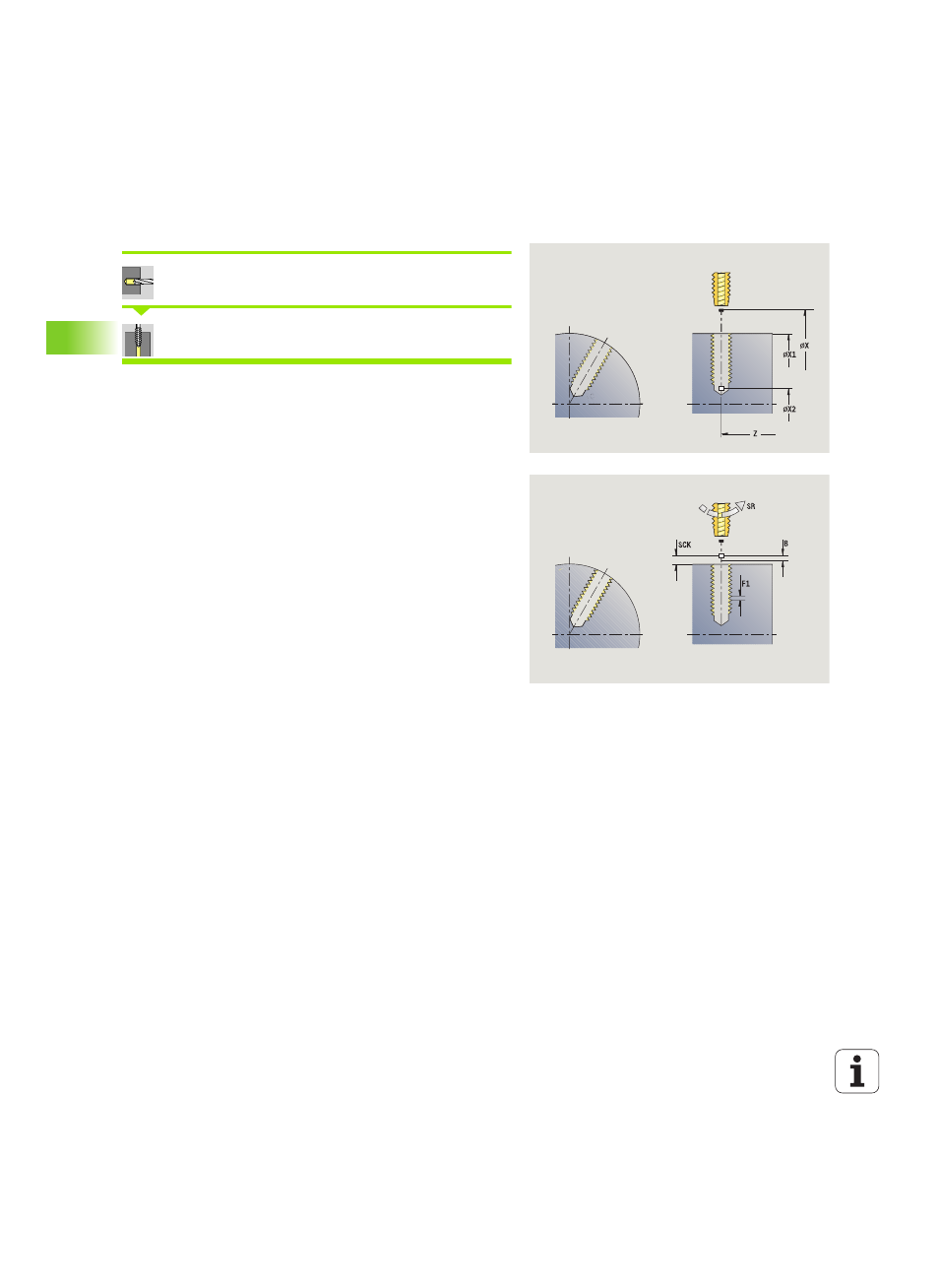

Roscado con macho radial
Seleccionar Taladrado
Seleccionar Roscado con macho radial
El ciclo mecaniza una rosca en la superficie lateral.
Significado de la Longitud de extracción: utilice este parámetro
cuando se utilicen pinzas de amarre con compensación de longitud. El
ciclo calcula un nuevo paso nominal a partir de la profundidad de rosca,
el paso programado y la longitud de extracción. El paso nominal es
algo menor que el paso del macho de roscar. A la hora de mecanizar
la rosca, el macho se extrae fuera del mandril de sujeción una distancia
igual a la longitud de extracción. Este procedimiento permite prolongar
la vida útil de los machos de roscar.
Parámetros de ciclo
X, Z
Punto de partida
C Angulo del cabezal (posición del eje C) (por defecto:
Angulo actual del cabezal)
X1 Punto inicial del taladrar ( por defecto: Taladrar desde X)
X2 Punto final de taladrado
F1 Paso de rosca (= avance) (por defecto: avance de la
descripción de la herramienta)
B Longitud de aceleración para alcanzar la velocidad de
rotación y el avance programados (por defecto: 2 * paso
de rosca F1)
SR Velocidad para retroceso rápido (por defecto: la misma
velocidad que en el roscado)
L Longitud de extracción cuando se utilicen pinzas de
amarre con compensación de longitud (por defecto: 0)
SCK Distancia de seguridad (véase pág. 130)
G60 Zona de protección - Desactiva la zona de protección para
taladrar
 0: activo
 1: no activo
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
