HEIDENHAIN CNC PILOT 620/640 415
5.1
0 Element
o
s de cont
or
no en superficie lat
er
al 5.10 Elementos de contorno en
superficie lateral
Con los "elementos de contorno superficie lateral" se crean contornos
de fresado complejos.
 Modo de ciclos: contornos para ciclos de fresado ICP radiales
 smart.Turn: Contornos para el mecanizado con el eje C
Los elementos de contorno de la superficie lateral se acotan en
coordenadas cartesianas o polares. Como alternativa a la cota angular
se puede utilizar la cota lineal. Se conmuta con una softkey (véase
tabla).

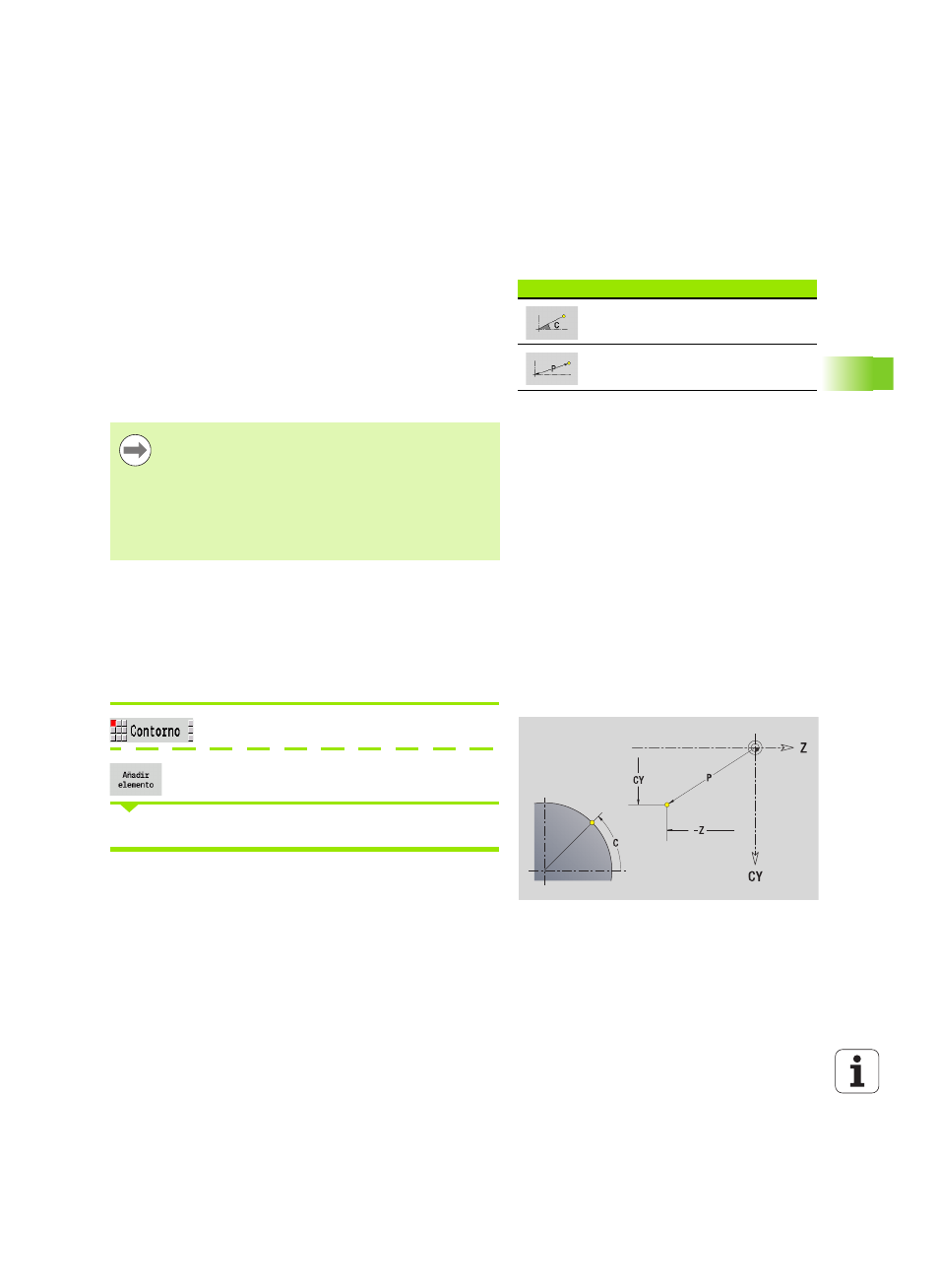

Punto inicial de contorno en superficie lateral
En el primer elemento de contorno del contorno se introducen las
coordenadas para el punto inicial y el punto de destino. La introducción
del punto inicial únicamente es posible en el primer elemento de
contorno En los elementos de contorno sucesivos, el punto inicial se
obtiene a partir del correspondiente elemento de contorno anterior.
Pulsar la tecla de menú Contorno.
Pulsar la softkey Añadir elemento.
Determinar el punto inicial
Softkeys para coordenadas polares
Conmuta el campo de cota e
trayectoria a la entrada del ángulo C.
Conmuta el campo a la entrada de la
cota polar P.
La cota de recorrido se refiere al desarrollo de la
superficie envolvente en el diámetro de referencia.
 En los contornos en la superficie lateral, el diámetro de
referencia se define en el ciclo. Este diámetro es válido
para todos los elementos siguientes del contorno como
referencia para la cota de la trayectoria.
 Al realizar una llamada desde smart.Turn, el diámetro de
referencia se determina en los datos de referencia.
Parámetros para definir el punto inicial
ZS
Punto inicial del contorno
CYS Punto inicial del contorno como cota de trayectoria
(Referencia: Diámetro XS)
P Punto inical del contorno polar
C Punto inicial del contorno polar - ángulo
