HEIDENHAIN CNC PILOT 620/640 473
5.15
Cont
or
nos
en
plano
YZ

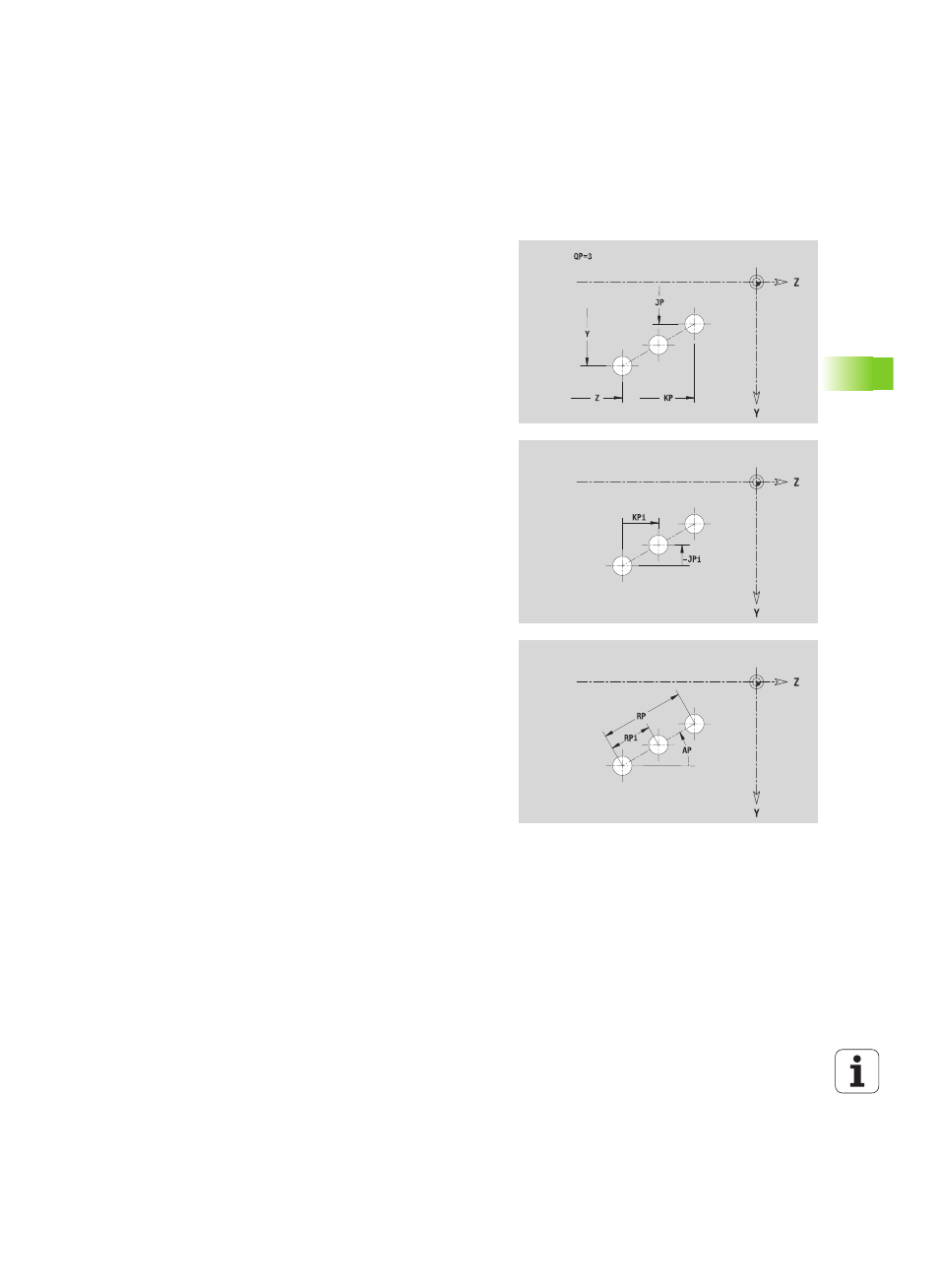

Patrón lineal en el plano YZ
El diámetro de referencia XR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 422).
ICP genera:
 la identificación de apartado MANTEL_Y con los parámetros
diámetro de referencia y ángulo de cabezal. En contornos
intrincados no hay identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado / taladro (–1*BT).
 un G481 con los parámetros del patrón.
 la función G y parámetros de figura / taladro.
 un G309.
Datos de referencia del plano YZ
ID
Nombre contorno
PT Profundidad de fresado
C Ángulo de husillo
XR Diámetro de referencia
Parámetros patrón
Y, Z
1: Punto de patrón
QP Número de puntos de patrón
JP, KP Punto final del modelo (coordenadas cartesianas)
JPi, KPi Distancia entre dos puntos de patrón (en dirección Y, Z )
AP Ángulo de posición
RP Longitud total del patrón
RPi Distancia entre dos puntos de patrón
Parámetro de figura / taladro seleccionado
