476 Programación ICP
5.15
Cont
or
nos
en
plano
YZ

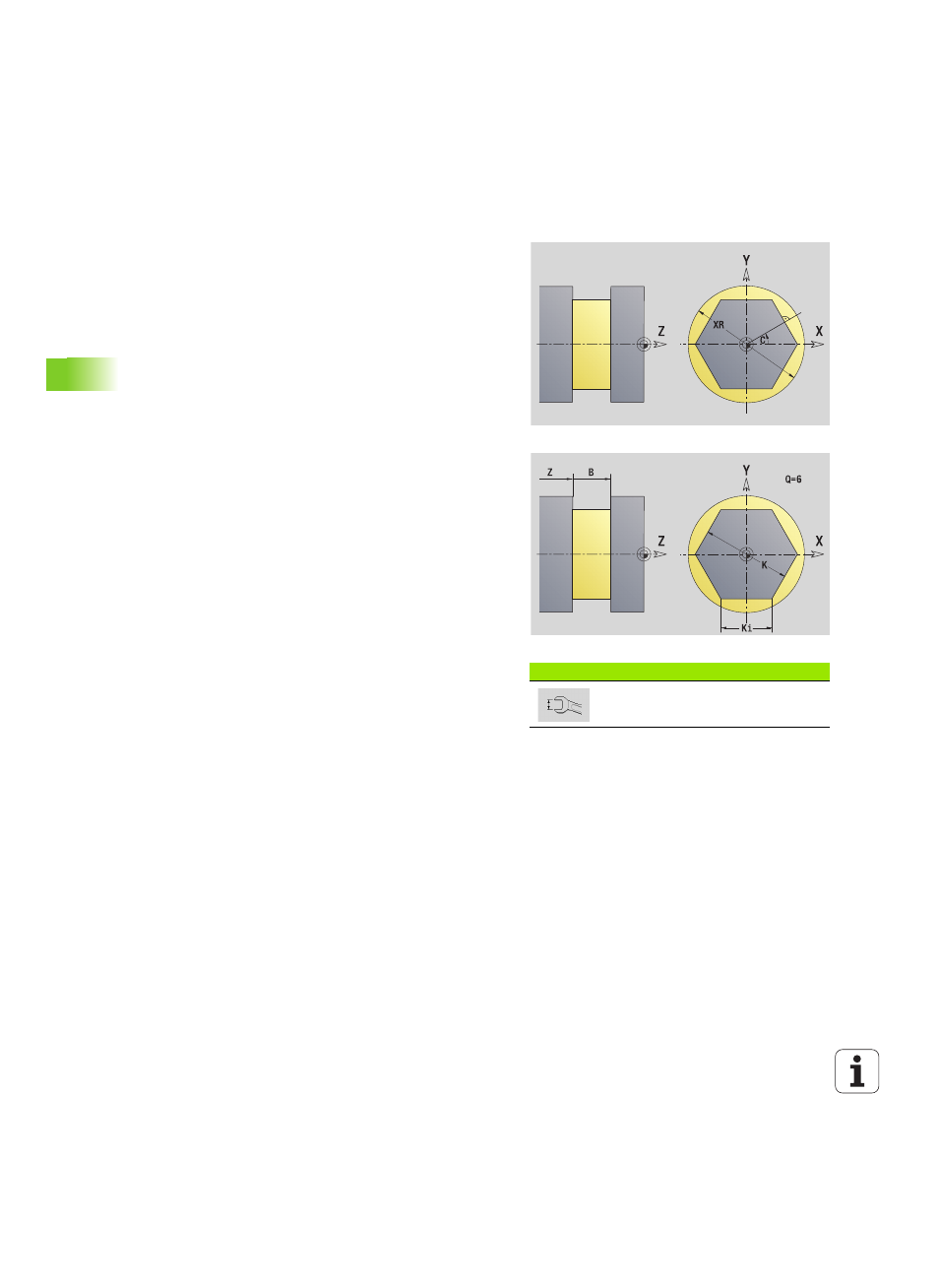

Superficies de polígono en plano YZ
La función define superficies con múltiples aristas en el plano YZ.
La conmutación entre longitud de canto (Ki) y ancho clave (K) se realiza
con softkey (véase tabla a la derecha).
El diámetro de referencia XR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 422).
ICP genera:
 la identificación de apartado MANTEL_Y con los parámetros
diámetro de referencia y ángulo de cabezal. En contornos
intrincados no hay identificación de apartado.
 un G308 con el parámetro nombre de contorno
 un G487 con los parámetros del polígono.
 un G309.
Softkey
Conmuta el campo a la entrada del
ancho clave K.
Datos de referencia del polígono
ID
Nombre contorno
C Ángulo de cabezal (ángulo de posición del plomo de
superficie)
XR Diámetro de referencia
Parámetros del polígono
Z
Arista de referencia
Q Número de superficies (Q>=2)
K Ancho clave
Ki Longitud de la arista
B Anchura (referencia: cota de referencia ZR)
 B<0: superficie en dirección negativa Z
 B>0: superficie en dirección positiva Z
