HEIDENHAIN CNC PILOT 620/640 457
5.14 Cont
or
nos del plano XY

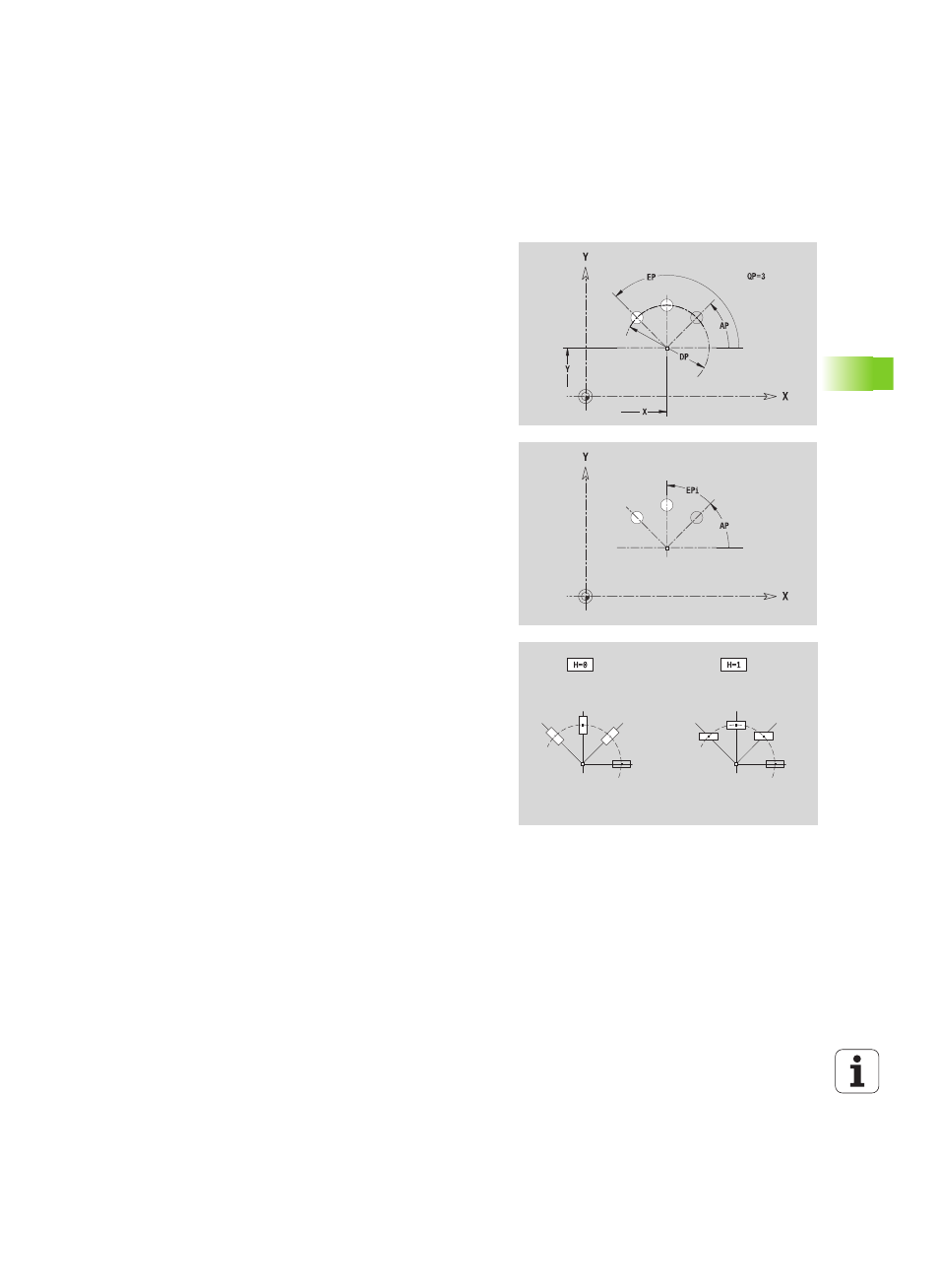

Patrón circular en el plano XY
Datos de referencia: Ver “Datos de referencia del plano XY” en pág.
444
La cota de referencia ZR y el diámetro de limitación IR se puede
determinar con la función "seleccionar plano de referencia" (véase
pág. 422).
ICP genera:
 la identificación de apartado STIRN con los parámetros diámetro de
limitación, cota de referencia y ángulo de cabezal. En contornos
intrincados no hay identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado / taladro (–1*BT).
 un G472 con los parámetros del patrón.
 la función G y parámetros de figura / taladro.
 un G309.
Datos de referencia del plano XY
ID
Nombre contorno
PT Profundidad de fresado
C Ángulo de husillo
IR Diámetro de limitación
ZR Medida de referencia
Parámetros patrón
X, Y
Centro del patrón
QP Número de puntos de patrón
DR Sentido de giro (por defecto: 0)
 DR=0, sin EP: reparto por el círculo completo
 DR=0, con EP: Reparto por un arco de círculo más
grande
 DR=0, con EPi: el signo de EPi determina el sentido
(EPi<0: en sentido horario)
 DR=1: con EP: en sentido horario
 DR=1, con EPi: en sentido horario (el signo de EPi no
es relevante)
 DR=2: con EP: en sentido antihorario
 DR=2, con EPi: en sentido antihorario (el signo de EPi
no es relevante)
DP Diámetro de patrón
AP Ángulo inicial (por defecto: 0°)
EP Ángulo final (sin indicación: los elementos del patrón se
distribuyen a 360°)
EPi Ángulo entre dos figuras
H Posic. elemento
 0: Orientación normal, las figuras se giran en torno del
al centro del círculo (rotación)
 1: Orientación original, la posición de la figura referida
al sistema de coordenadas permanece invariable
(traslación)
