3.3 Datos de máquina
Introducción de los datos de máquina
Introducir en el modo manual los datos de herramienta, velocidad del
cabezal y avance/velocidad de corte en el diálogo TSF (ventada de
entrada de datos Fijar T, S, F). En los programas Teach-in () y
smart.Turn, los datos de herramienta y los datos tecnológicos forman
parte de los parámetros de ciclo o bien del programa NC.
Dentro del diálogo TSF también se definen "velocidad máxima" y el
"ángulo de detención" así como el material de la pieza mecanizada.
Los datos de corte (velocidad de corte, avance) pueden almacenarse
en la base de datos tecnológicos en función del material mecanizado,
el material de corte de la herramienta y el tipo de mecanizado. Con la
softkey Propuesta Tecnología pueden transferirse los datos de la
base de datos al diálogo interactivo.
Con la softkey Lista de herramientas se abre la lista de herramientas
(lista de revólver). Esta lista representa el equipamiento actual del
revólver portaherramientas. A cada puesto guardaherramienta le
corresponde una posición en la tabla. En el ajuste de la máquina, a
cada puesto guardaherramienta se le asigna una herramienta (número
de identificación).
Si su máquina dispone de una herramienta con accionamiento,
mediante la tecla de cambio de cabezal se determina para cuál de los
cabezales se introducen los datos. En pantalla se identifica el cabezal
seleccionado. Por esta razón, el diálogo TSF tiene dos versiones:

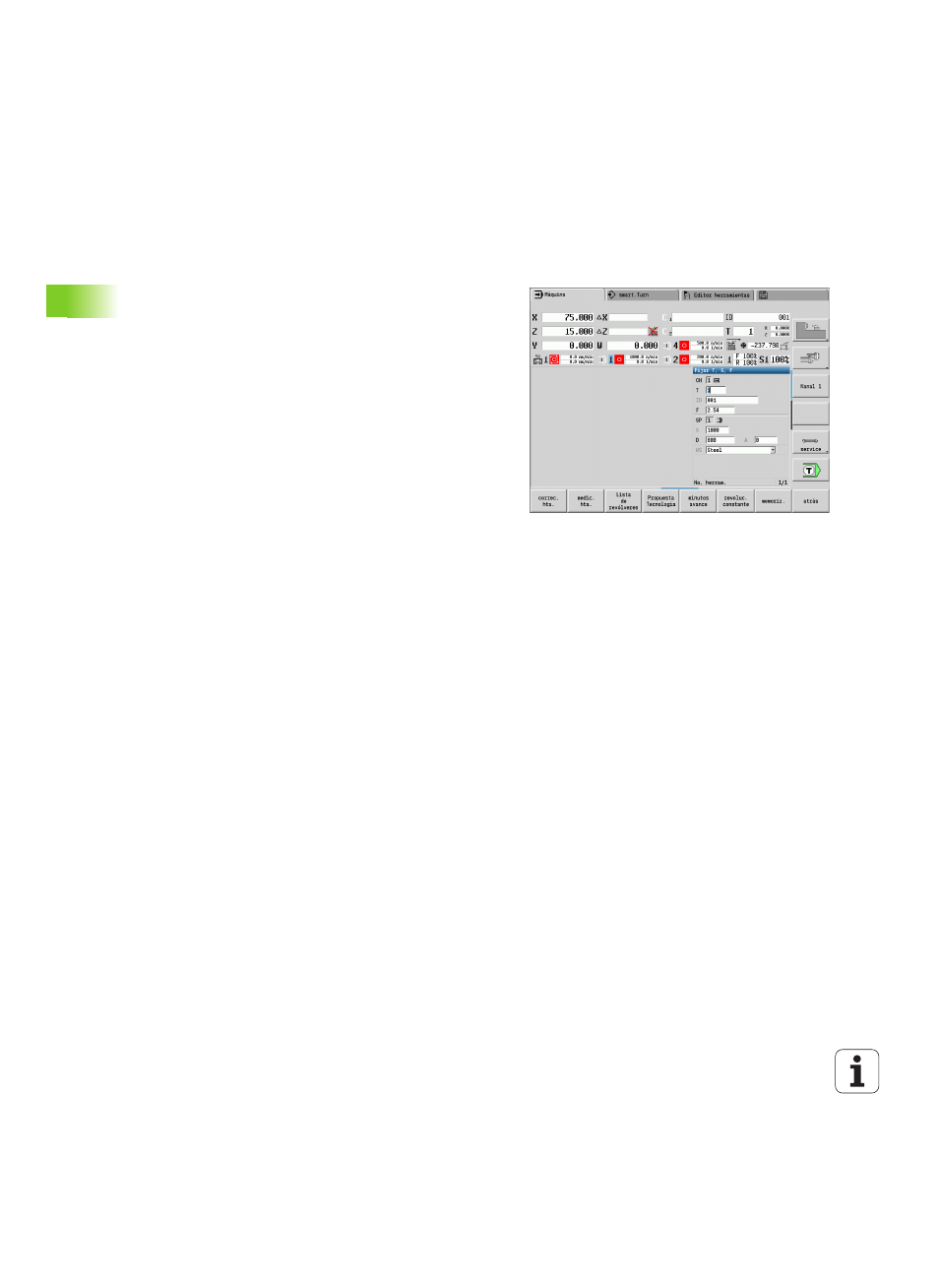

 Sin herramienta con accionamiento (fig. arriba): los parámetros S,
D y A se refieren al cabezal principal
 Sin herramienta con accionamiento (fig. abajo): los parámetros S,
D y A se refieren al cabezal seleccionado.
Significado de los parámetros:
 S: velocidad de rotación/velocidad constante
 D: velocidad máxima
 A: ángulo de detención
 BW: Ángulo del eje B (función dependiente de la máquina)
 CW (en sentido horario) Ángulo de pivotación C: Posición del eje C
para la determinación de la posición de trabajo de la herramienta
(función dependiente de la máquina)
