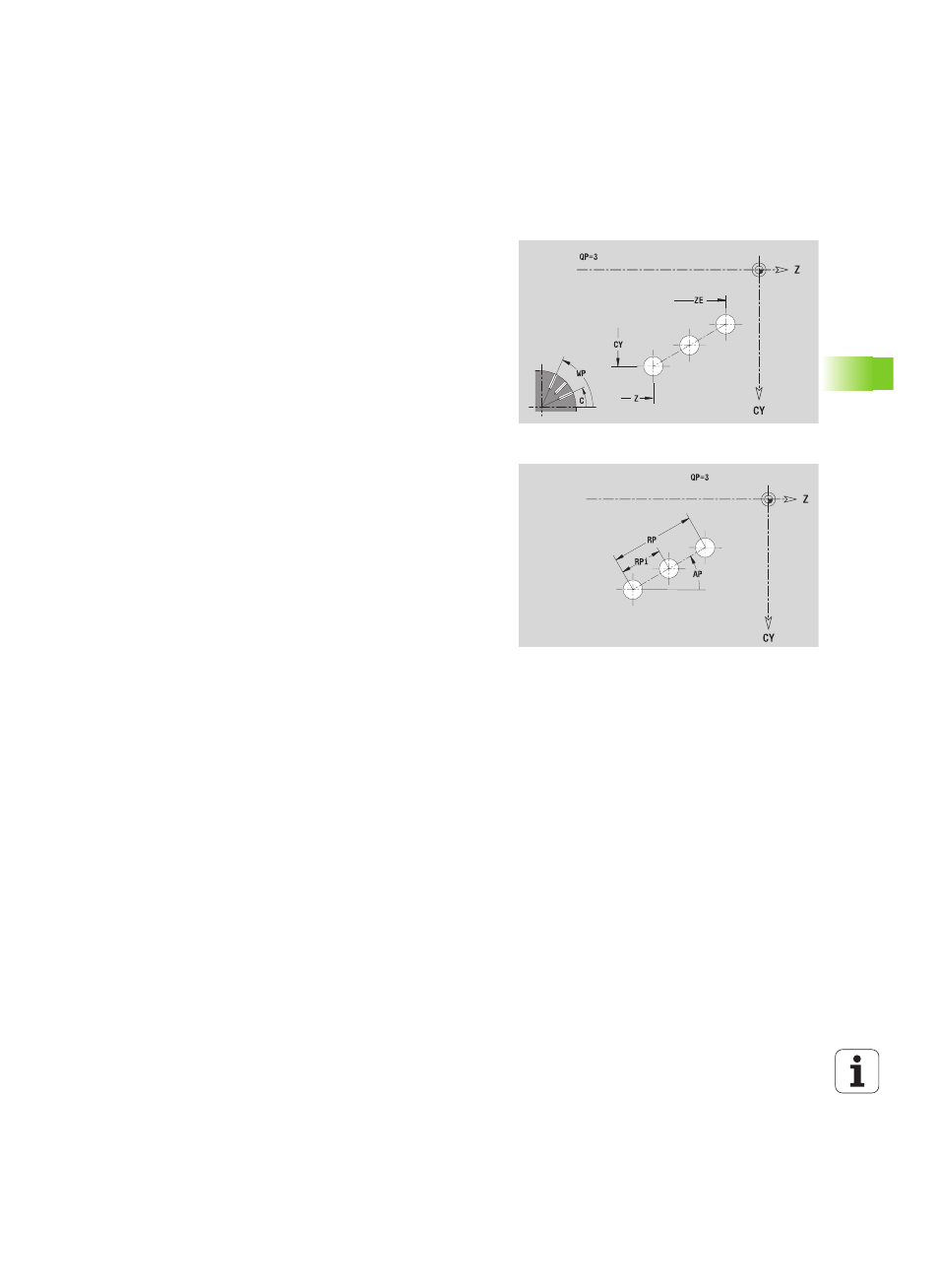

Patrón lineal en superficie lateral
El diámetro de referencia XR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 422).
ICP genera:
 la identificación de apartado MANTEL con el parámetro diámetro de
referencia. En contornos intrincados, ICP sólo genera una
identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado / taladro (–1*BT).
 un G411 con los parámetros del patrón.
 la función G y parámetros de figura / taladro.
 un G309.
Datos de referencia de superficie lateral
ID
Nombre contorno
PT Profundidad de fresado
XR Diámetro de referencia
Parámetros patrón
Z
1: Punto de patrón
CY 1: Punto de patrón como cota de trayectoria (referencia:
diámetro XR)
C 1: Punto de patrón (ángulo)
QP Número de puntos de patrón
ZE Punto final del patrón
ZEi Distancia entre dos puntos de patrón (en dirección Z)
WP Punto final del patrón (ángulo)
WPi Distancia entre dos puntos de patrón (ángulo)
AP Ángulo de posición
RP Longitud total del patrón
RPi Distancia entre dos puntos de patrón
Parámetro de figura / taladro seleccionado
