270 Modo Teach-in (Aprendizaje)
4.6 Ciclos de r
o
scado y entalladur
a

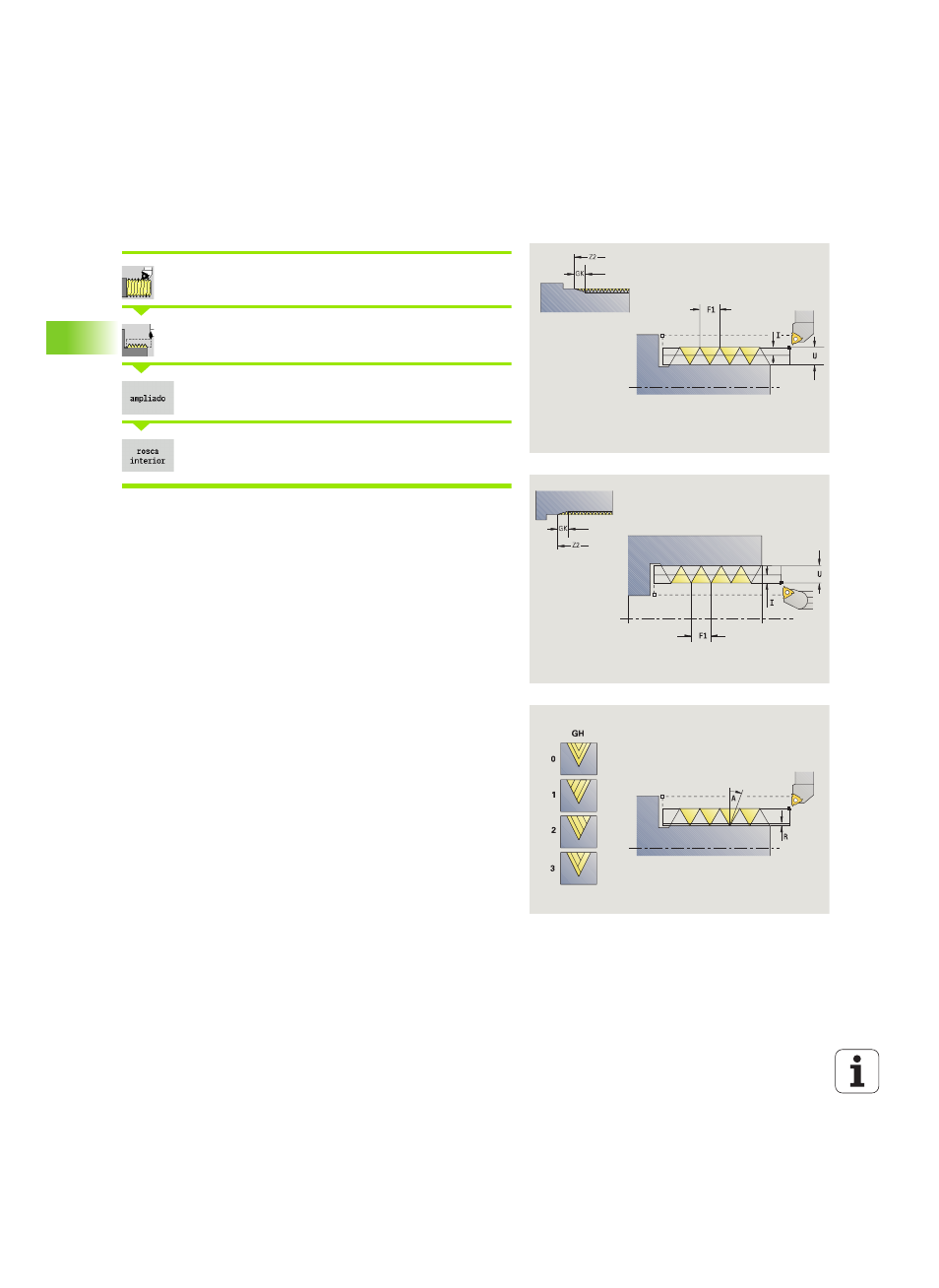

Ciclo de roscado (longitudinal) - Ampliado
Seleccionar Roscado a cuchilla
Seleccionar Ciclo de roscado
Activar la softkey Ampliado
 Activada: Rosca interior
 Desactivada: Rosca exterior
El ciclo realiza una rosca exterior o interior de una o varias entradas. El
roscado comienza en el Punto de partida y termina en el Punto final
de la rosca (sin entrada o salida de la rosca).
Parámetros de ciclo
X, Z
Punto inicial de la rosca
Z2 Punto final de la rosca
F1 Paso de roscado (= avance)
D Nº de pasos (por defecto: 1 paso de rosca)
U Profundidad de rosca - sin entrada:
 Rosca exterior: U=0.6134*F1
 Rosca interior: U=–0.5413*F1
I Alimentación máxima
 I<U: primer corte con "I"; cada corte sucesivo:
Reducción de la profundidad de corte
 I=U: un corte
 Sin datos: I se calcula a partir de U y F1
GK Longitud de salida
G47 Distancia de seguridad (véase pág. 130)
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
GV Modo de profundizac.
 0: sección de arranque de viruta constante
 1: alimentación constante
 2: con subdivisión del corte de material restante
 3: sin subdivisión del corte de material restante
 4: como MANUALplus 4110
