HEIDENHAIN CNC PILOT 620/640 273
4.6 Ciclos de r
o
scado y entalladur
a
Tipo de mecanizado para acceso a la base de datos tecnológicos:
Roscado a cuchilla
Combinaciones de parámetros para el ángulo cónico:
 X1/Z1, X2/Z2
 X1/Z1, Z2, W
 Z1, X2/Z2, W

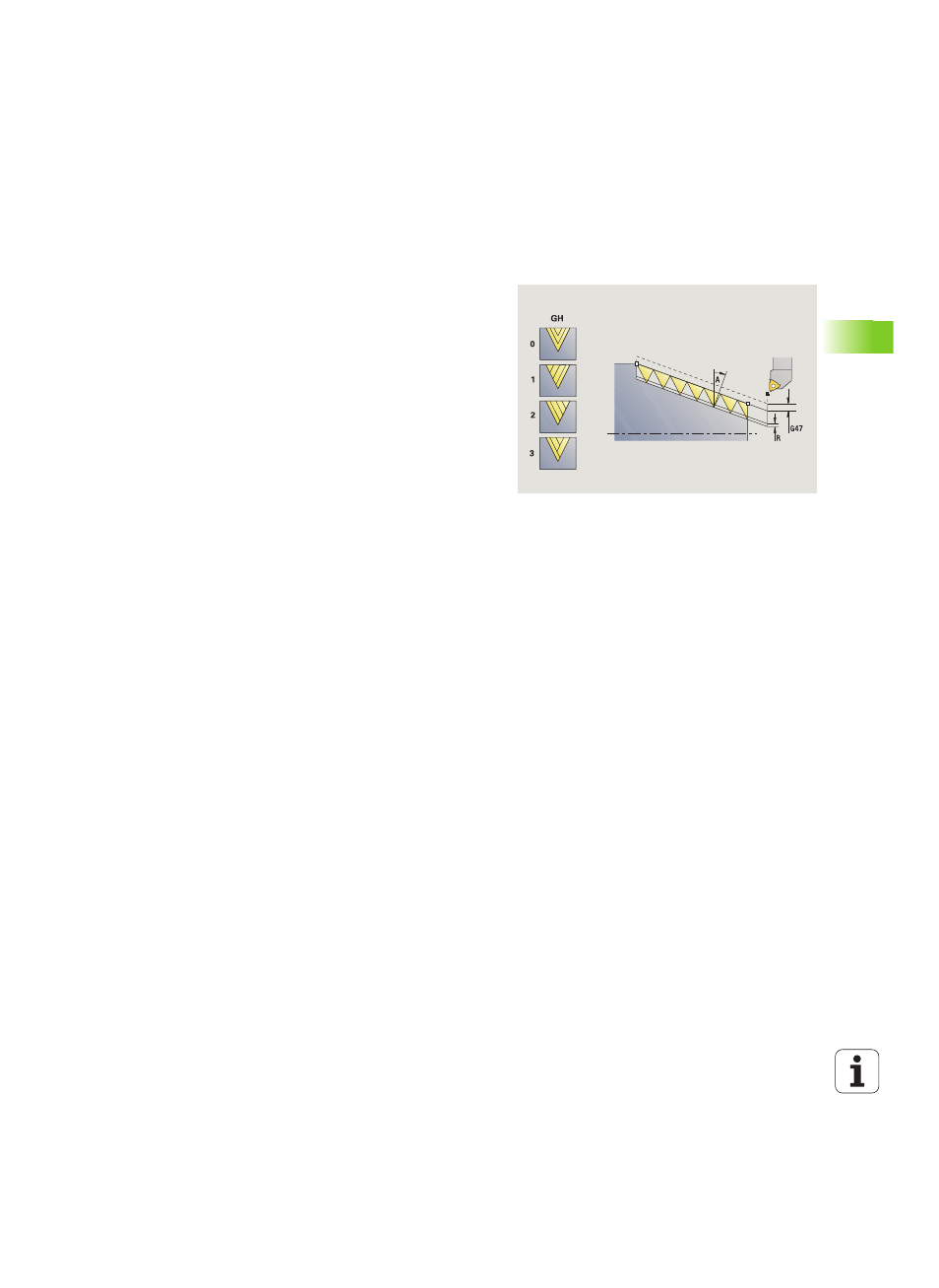

GH Tipo de desviación
 0: sin decalaje
 1: desde izquierda
 2: desde derecha
 3: alternando izquierda/derecha
A Ángulo de aproximación (campo: -60° < A < 60°; por
defecto: 30°)
 A<0: Alimentación por el flanco izquierdo
 A>0: Alimentación por el flanco derecho
R Profundidad de corte de material restante - sólo cuando
GV=4 (por defecto: 1/100 mm)
E Paso del filete de rosca variable (p. ej. para la fabricación
de roscas transportadoras o ejes de extrusión)
Q Número de pasadas en vacío
IC Número de pasos - La alimentación se calcula a partir de
IC y U.
Utilizar para:
 GV=0: Sección de mecanización constante
 GV=1: Alimentación constante
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
MFE M al final: función M que se ejecuta al final del paso de
mecanizado.
WP Indicación de con que cabezal de la pieza se desarrolla el
ciclo (dependiente de la máquina)
 Accionamiento principal
 Contracabezal para el mecanizado de la cara posterior
