HEIDENHAIN CNC PILOT 620/640 47
1.
7
Nociones
básicas

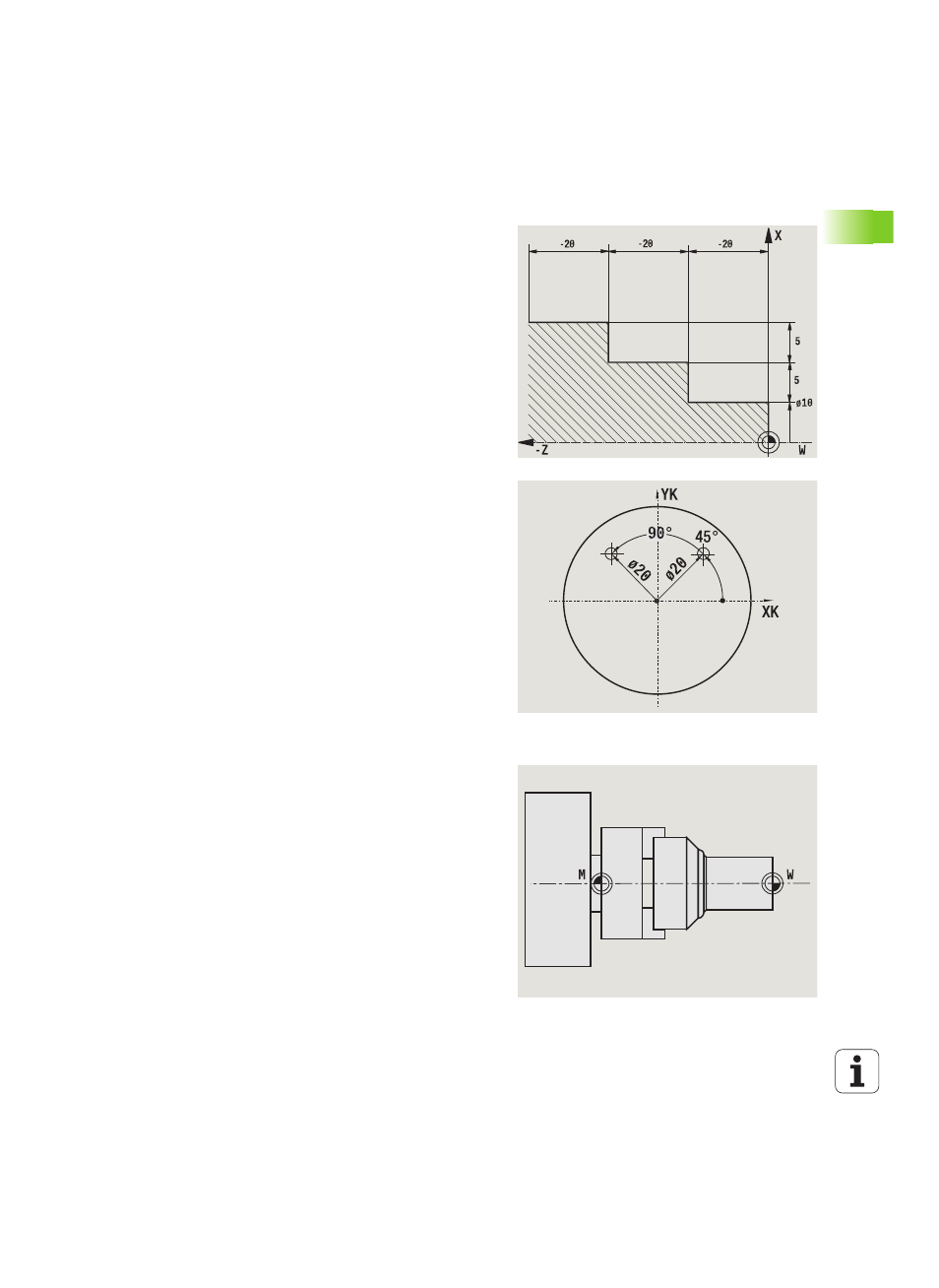

Coordenadas incrementales
Las coordenadas incrementales se refieren a la última posición
programada. Las coordenadas incrementales indican la cota o
distancia entre la última y la siguiente posición. Cada posición de una
pieza queda definida de manera inequívoca por coordenadas
incrementales (véase figura).
Coordenadas polares
Los datos de posiciones en la superficie frontal y en la superficie lateral
se puede programar tanto en coordenadas cartesianas como en
coordenadas polares.
En una acotación en coordenadas polares, una posición en la pieza
queda definida de manera inequívoca por el diámetro y el ángulo
(véase figura).
Punto cero de la máquina
El punto de intersección del eje X con el eje Z se denomina punto cero
(origen) de la máquina . Por regla general, en un torno es el punto de
intersección del eje del cabezal con la cara frontal del mismo. Dicho
punto se identifica con una "M" (véase figura).
