292 Modo Teach-in (Aprendizaje)
4.6 Ciclos de r
o
scado y entalladur
a
Roscado interior y entalladura de rosca

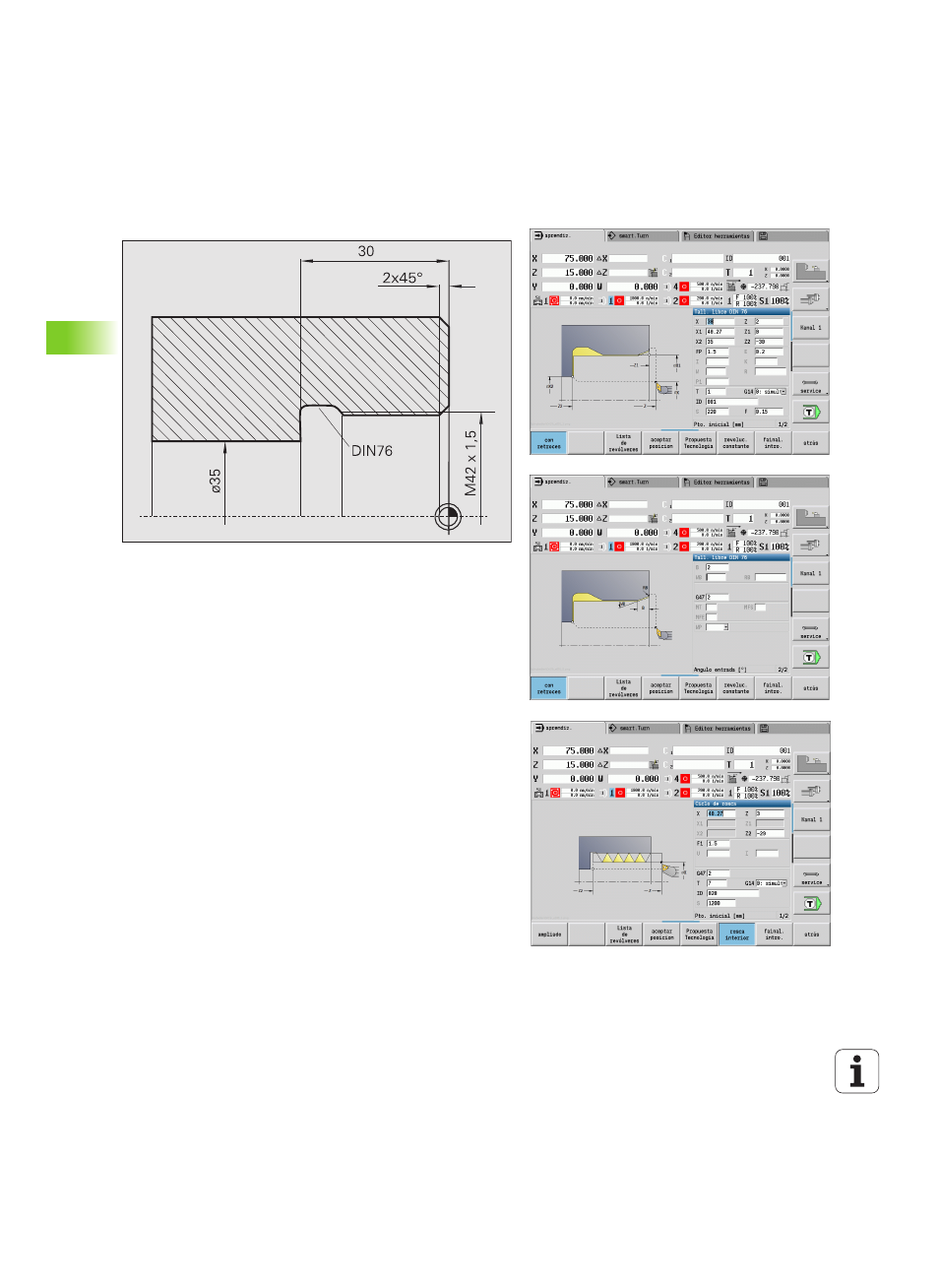

El mecanizado se realiza en dos pasos. La entalladura de rosca DIN
76 crea la entalladura y el corte inicial de rosca. A continuación, el
ciclo de roscado mecaniza la rosca.
1er paso
Programación de los parámetros de entalladura y del corte inicial de
roscado en dos ventanas de introducción de datos.
El CNC PILOT calcula los parámetros de entalladura a partir de la tabla
de la norma.
En el corte inicial de roscado se predefine únicamente la anchura del
bisel. El ángulo 45° es el valor por defecto del ángulo de corte
inicial WB.
Datos de herramientas
 Herramienta de torneado (para mecanizado interior)
 WO = 7 – Orientación de la herramienta
 A = 93° – Ángulo de incidencia
 B = 55° – Ángulo de la punta
2º paso
El ciclo de roscado (longitudinal) talla la rosca. El paso de rosca
se predefine y el CNC PILOT determina los restantes valores a partir
de la tabla de la norma.
Preste atención a la posición de la softkey Rosca interior.
Datos de herramientas
 Herramienta de roscado (para mecanizado interior)
 WO = 7 – Orientación de la herramienta
