HEIDENHAIN CNC PILOT 620/640 351
4.9
Modelos
de
taladr
os
y
de
fr
esados

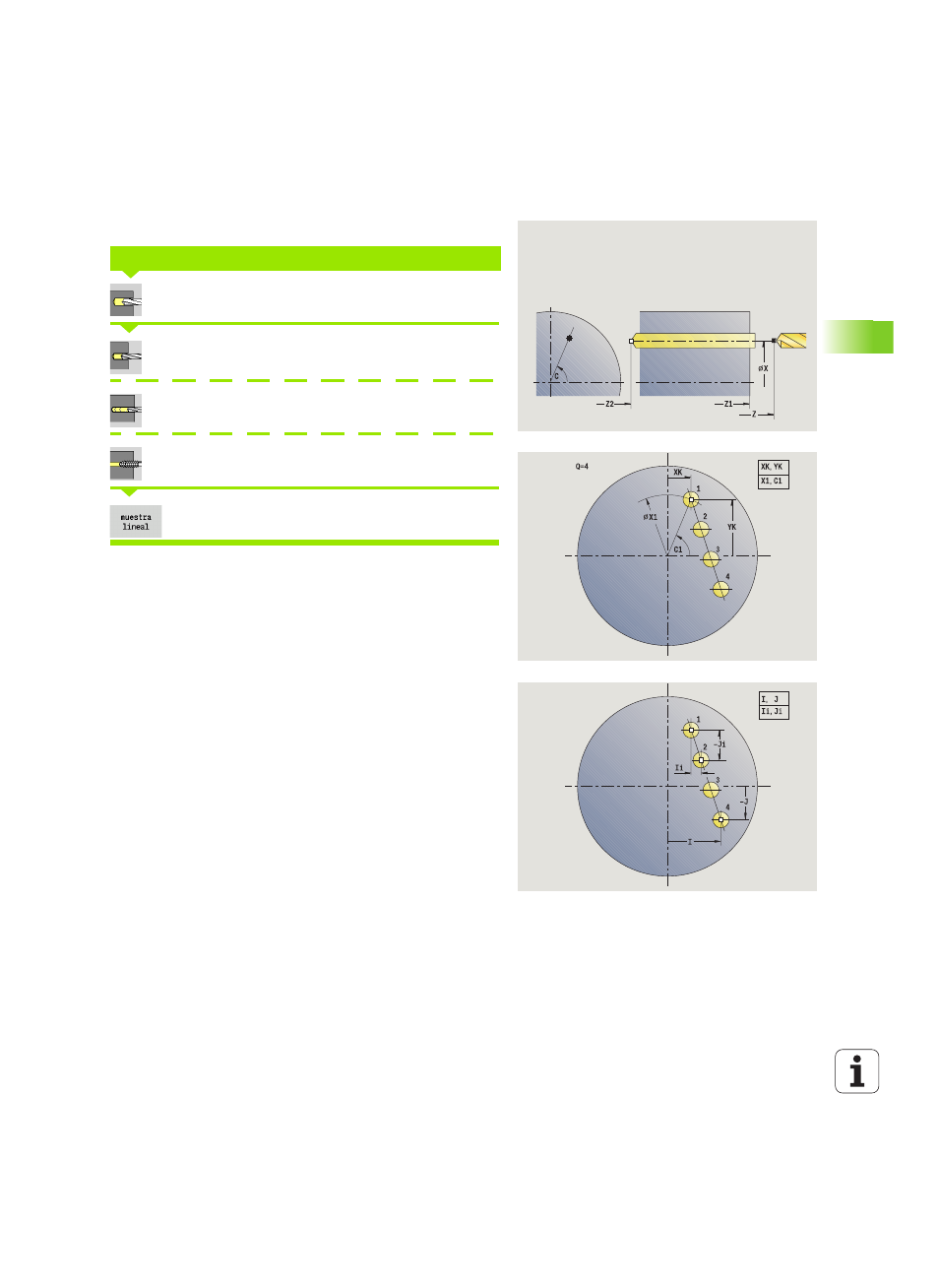

Patrón lineal de taladros axial
Seleccionar Taladrado
Seleccionar Taladrado axial
Seleccionar Taladrado profundo axial
Seleccionar Roscado con macho axial
Activar la softkey Patrón lineal
Patrón lineal se activa para crear patrones de taladros equidistantes
sobre una línea en la superficie frontal.
Además se piden los parámetros del taladrado.
Utilice las siguientes combinaciones de parámetros para:
 Punto inicial del patrón:
 X1, C1 o
 XK, YK
 Posiciones del patrón:
 Ii, Ji y Q
 I, J y Q
PATRÓN LINEAL DE TALADROS AXIAL
Parámetros de ciclo
X, Z
Punto de partida
C Angulo del cabezal (posición del eje C) (por defecto:
Angulo actual del cabezal)
Q Número de taladros
X1, C1 Punto de arranque patrón en coordenadas polares
XK, YK Punto inicial patrón en coordenadas cartesianas
I, J Punto final del modelo en coordenadas cartesianas
Ii, Ji Distancia de modelos (incremental)
