HEIDENHAIN CNC PILOT 620/640 165
4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)

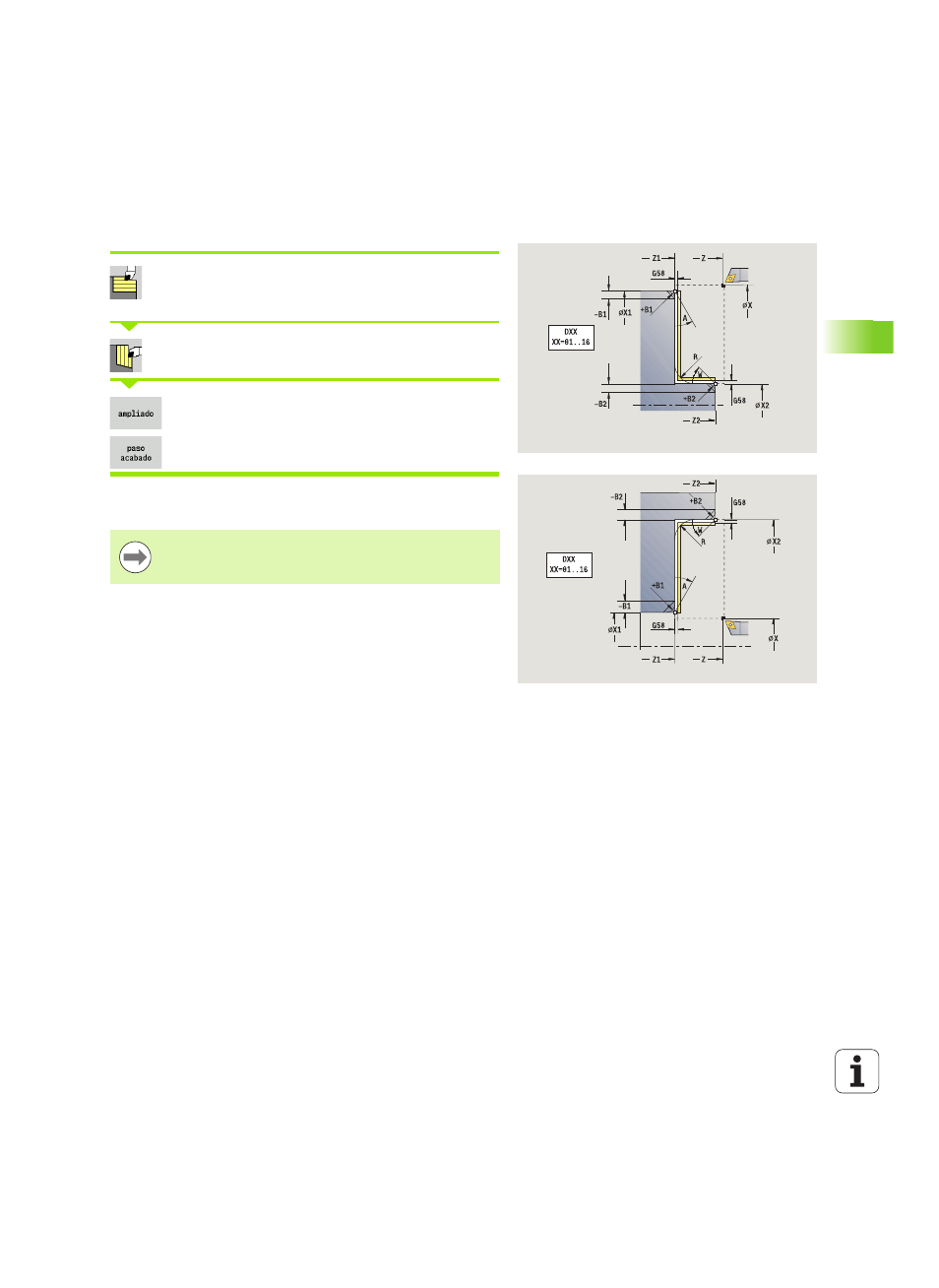

Mecanizado de acabado transversal – Ampliado
Seleccionar Ciclos multipasada longitudinal/
transversal
Seleccionar Mecanizado transversal
Activar la softkey Ampliado
Activar la softkey Acabado
El ciclo realiza el acabado del segmento de contorno desde Punto
inicial del contorno hasta Punto final del contorno.
La herramienta se detiene al final del ciclo.
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
A Ángulo inicial (Rango: 0° < = < 90°)
W Ángulo final (Rango: 0° < = W < 90°)
R Redondeo
DXX Número de corrección aditiva (1 - 16) (véase pág. 130)
G58 Sobremedida paralela al contorno
G47 Distancia de seguridad (véase pág. 130)
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
B1, B2 Bisel/Redondeo (B1 Inicio del contorno; B2 final del
contorno)
 B>0: Radio del redondeo
 B<0: Anchura del bisel
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
