Direcciones utilizadas en numerosos ciclos
Distancia de seguridad G47
Las distancias de seguridad se utilizan para recorridos de aproximación
y alejamiento. Cuando el ciclo tiene presente una distancia de
seguridad, encontrará en el diálogo la dirección "G47". Valor propuesto:
véase (distancia de seguridad G47) Página 541
Distancias de seguridad SCI y SCK
Las distancias de seguridad SCI y SCK se consideran para recorridos
de aproximación y alejamiento en ciclos de taladrar y de fresar.
 SCI = Distancia de seguridad en el plano de mecanizado
 SCK = Distancia de seguridad en la dirección de alimentación
Valor propuesto: véase (distancia de seguridad G147) Página 541

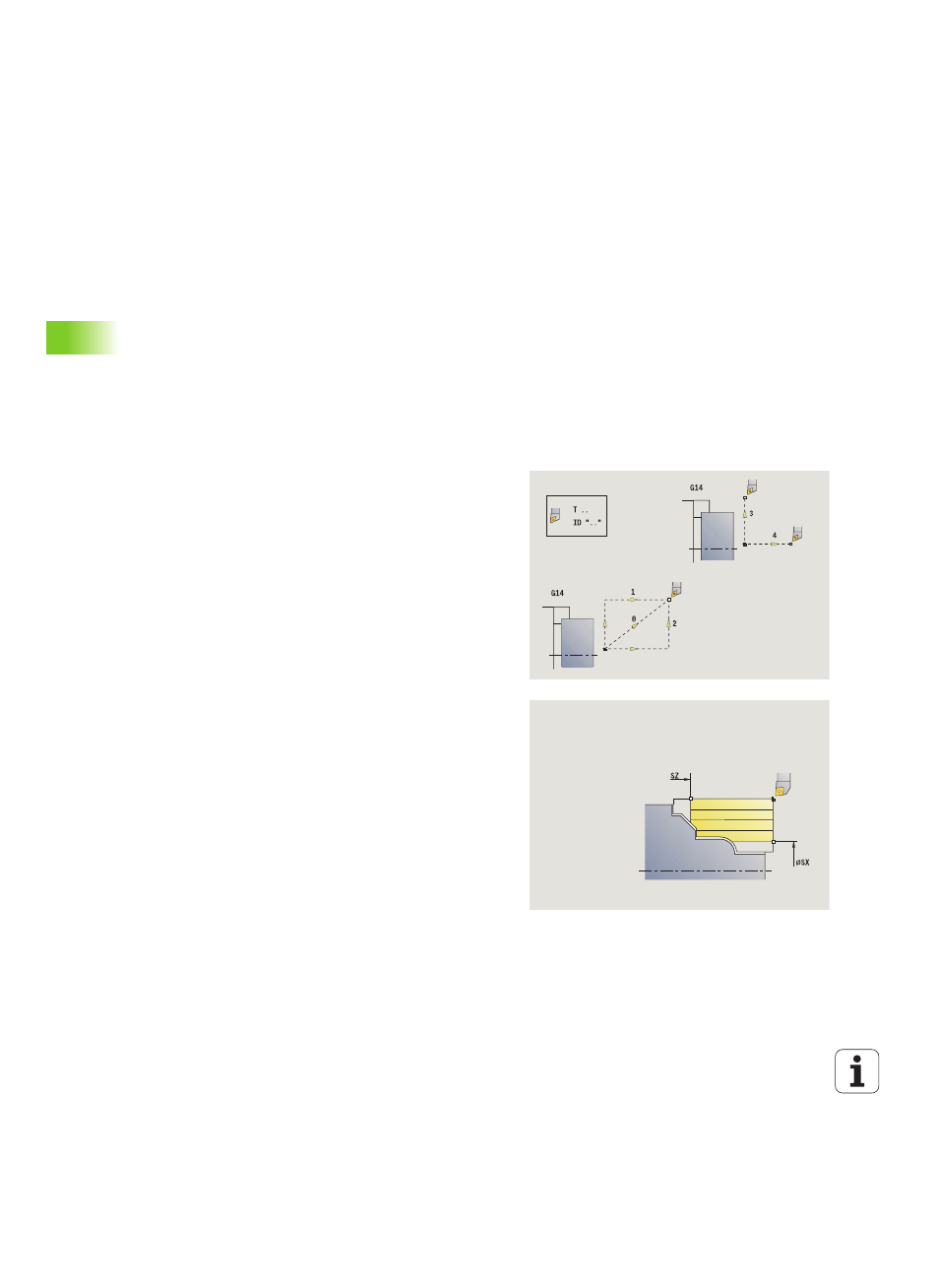

Punto para el cambio de hta. G14
Con la dirección "G14", al final del ciclo se programa el posicionamiento
del carro en la posición de cambio de herramienta memorizada (véase
“Definir el punto de cambio de herramienta” en pág. 94). La
aproximación del punto de cambio de herramienta se influye de la
siguiente forma:
 Ningún eje(no efectuar aproximación al punto de cambio de
herramienta)
 0: simultáneamente (por defecto)
 1: primero X, luego Z
 2: primero Z, luego X
 3: sólo X
 4: sólo Z
Límites de corte SX, SZ
Con las direcciones SX y SZ se limita en las direcciones X y Z la zona
de contorno que se desee mecanizar. Visto desde de la posición de la
herramienta al comienzo del ciclo, el contorno que se desea mecanizar
se recorta en estas posiciones.
Corrección aditiva Dxx
Con la dirección Dxx se activa una corrección aditiva para toda la
ejecución del ciclo. xx corresponde a los números de corrección 1-16.
La corrección aditiva se desactiva al final del ciclo.
