82 Modo de funcionamiento Máquina
3.3
D
at
os
de
máquina
Indicación de carro y del estado de ciclo
 Campo superior: Ajuste del mando de corrección de avance/velocidad del cabezal
 Campo medio: avance programado
 Campo inferior: avance real
Indicación del carro en el mecanizado de la cara posterior
 En un mecanizado de la cara posterior, el número del carro se pone de color azul
Indicación de cabezal con n° de cabezal, nivel del engranaje y estado del
cabezal
 Campo superior: Ajuste del mando de corrección de avance/velocidad del cabezal
 Campo inferior: velocidad real y/o posición de cabezal
Para todas la indicaciones de cabezal es válido:
 Símbolo de cabezal: negro = cabezal validado; blanco = sin validación de cabezal
 Cifra en el símbolo del cabezal: nivel del engranaje
 Cifra a la derecha del símbolo de cabezal: n° de cabezal
 si existe tecla de cabezal: el número del cabezal seleccionado se muestra en color
 Estado del cabezal: Véase “Cabezal” en pág. 84.
 Indicación de la velocidad programada en "1/min" o m/min
 Indicación de la velocidad real en "1/min"
 con M19 y si ajustado por el fabricante de la máquina para cabezal parado: en vez
de la velocidad real se indica la posición de cabezal
 Si durante la marcha sincrónica un cabezal está funcionando como esclavo, en
lugar de la velocidad de giro programada se indica el valor "0".
Indicación de cabezal con n° de cabezal, nivel del engranaje y estado del
cabezal
 Campo superior: velocidad programada
 Campo inferior: velocidad real y/o posición de cabezal
Indicación de cabezal con n° de cabezal, nivel del engranaje y estado del
cabezal
 Campo superior: Ajuste del mando de corrección de avance/velocidad del cabezal
 Campo medio: velocidad programada
 Campo inferior: velocidad real y/o posición de cabezal
Indicación de Override del cabezal activo
 F : Avance
 R : Marcha rápida
 S : Cabezal

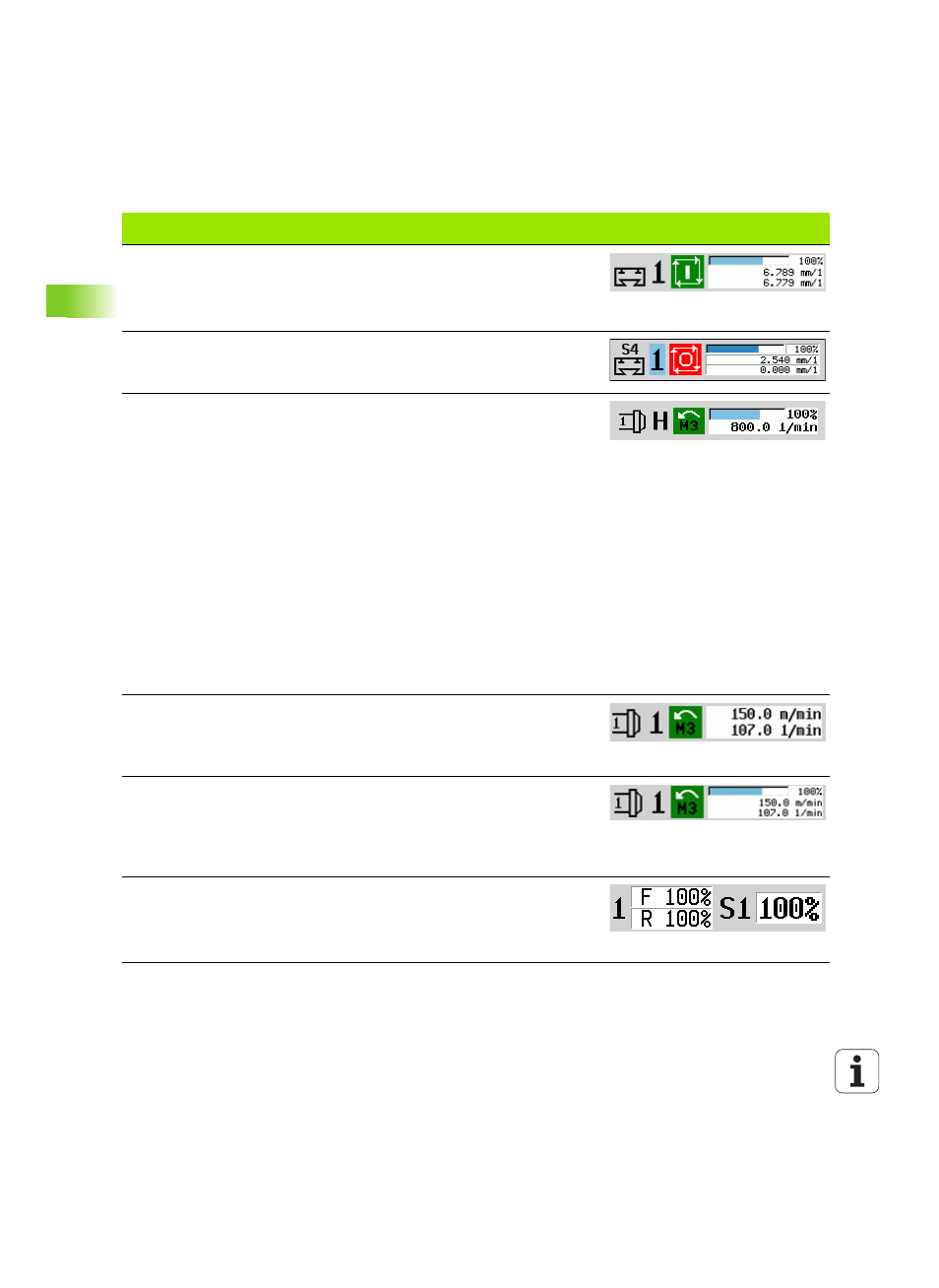

Elementos de la visualización de datos
de la máquina
