518 Base de datos de herramientas y de tecnología
7.
3
D
at
os
de
her
ramientas
Brocas espirales y brocas de placa reversible
Seleccionar herramienta nueva
Seleccionar las herramientas de taladrar
para brocas de placa reversible: conmutar al diálogo
para brocas de placa reversible

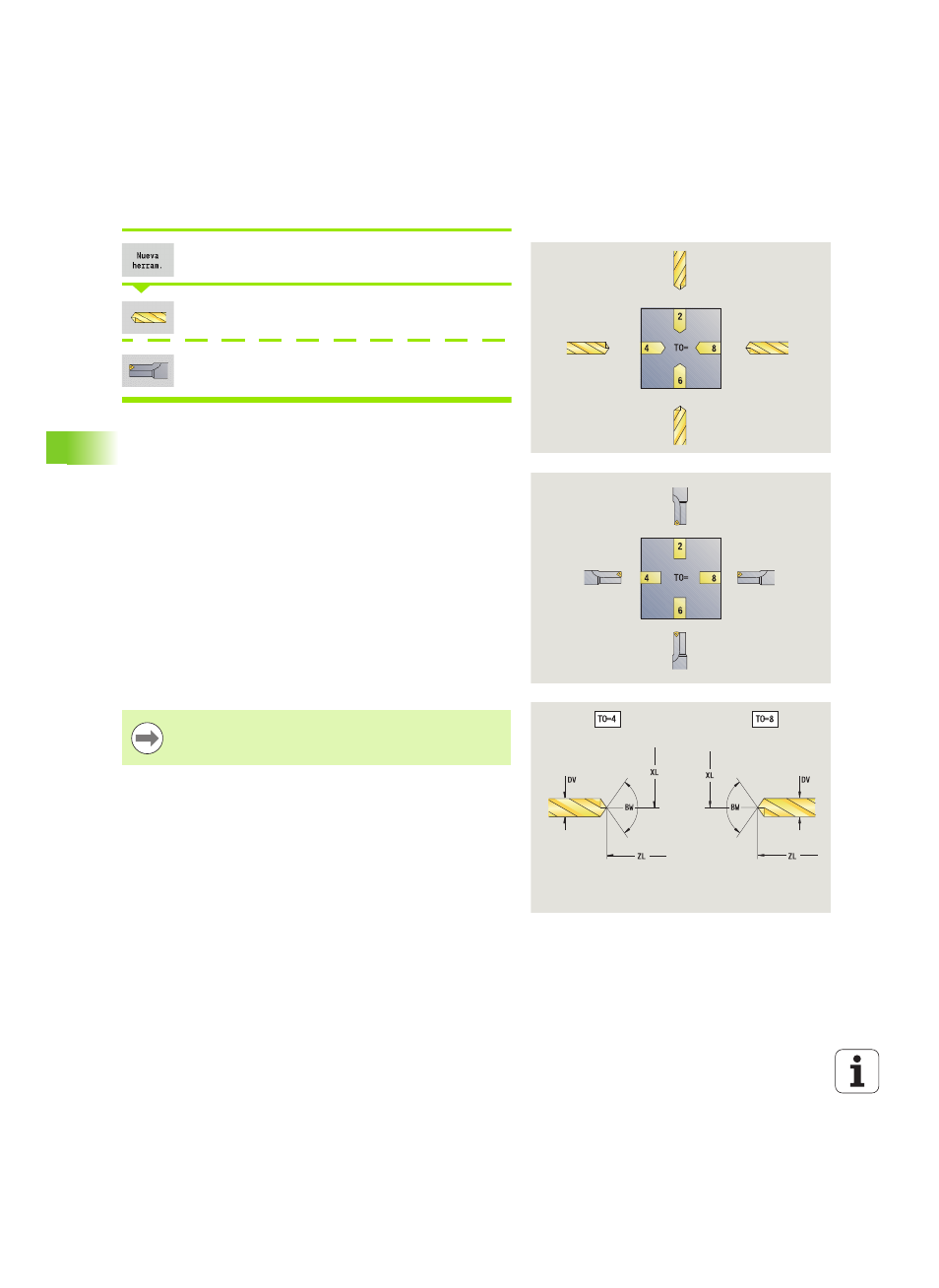

Las figuras auxiliares aclaran la acotación de las herramientas.
Parámetros especiales para brocas espirales
DV Diámetro taladro
BW Angulo de taladrado: Ángulo extremo del taladro
AW Herramienta motorizada: Este parámetro determina para las
brocas y en los machos de roscar si durante la programación
de ciclos se generan comandos de conmutación del cabezal
principal o de la herramienta motorizada.
 0: Herramienta fija
 1: Herramienta motorizada
NL Longitud útil
RW Ángulo de posición: Desviación respecto al plano principal
(rango de entrada: de –90° a +90°)
AX Longitud saliente en X
FH Altura del plato de sujeción
FD Diámetro del plato de sujeción
otros parámetros de herramienta: véase Página 512.
En el taladrado con "velocidad de corte constante" se
calculan las revoluciones del husillo portaherramienta en
base al diámetro de taladrado (DV).
