HEIDENHAIN CNC PILOT 620/640 45
1.
7
Nociones
básicas
1.7 Nociones básicas

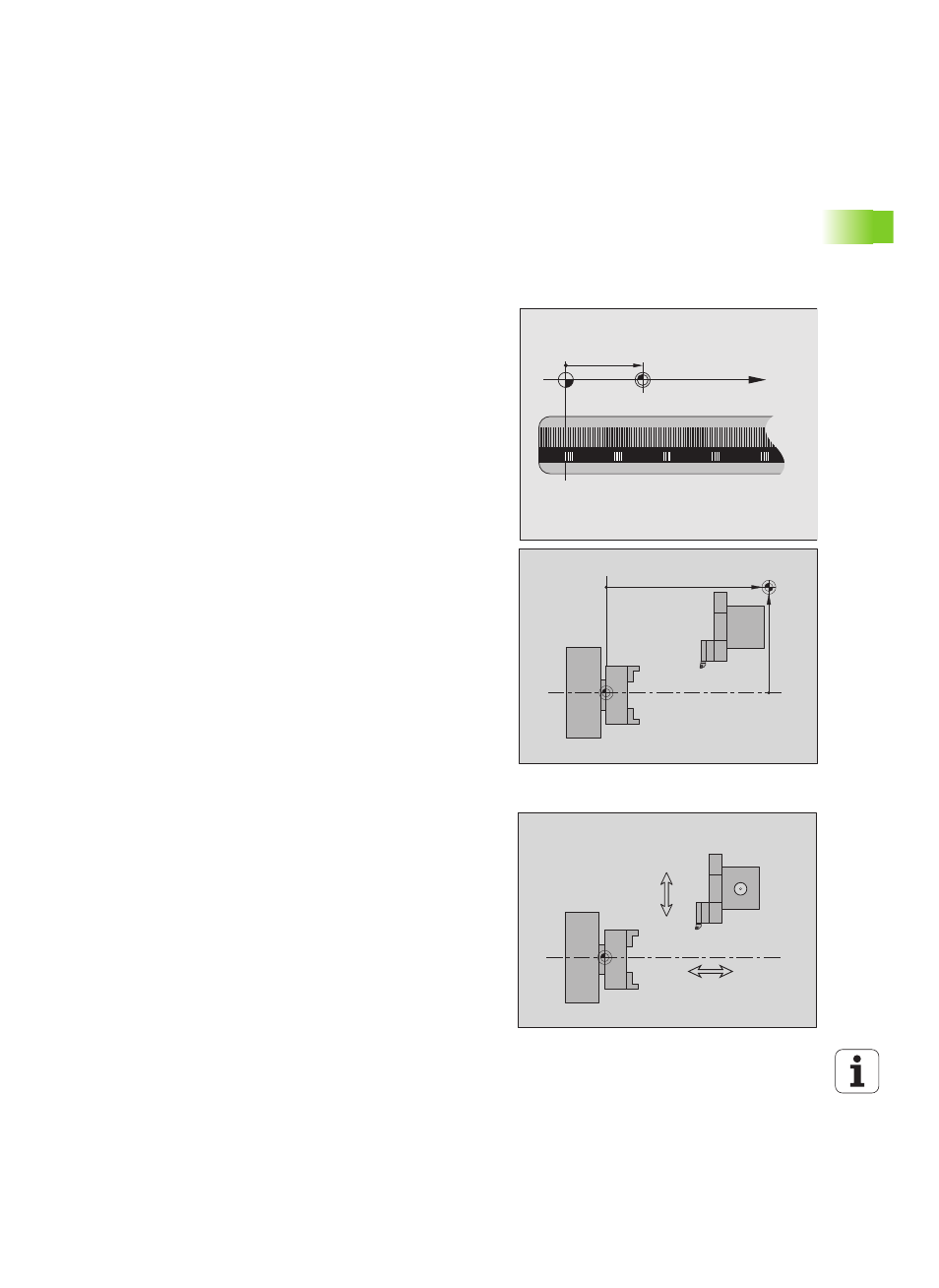

Sistema de medida de recorridos y marcas de
referencia
En los ejes de la máquina hay sistemas de medida, que registran las
posiciones del carro o de la herramienta. Cuando se mueve un eje de
la máquina, el sistema de medida correspondiente genera una señal
eléctrica, a partir de la cual el control calcula la posición real exacta del
eje de dicha máquina.
En una interrupción de tensión se pierde la asignación entre la posición
de los ejes de la máquina y la posición real calculada. Para poder volver
a establecer esta asignación, los sistemas de medida incrementales
de trayectoria disponen de marcas de referencia. Al sobrepasar una
marca de referencia el control recibe una señal que caracteriza un
punto de referencia fijo de la máquina. Con ello el CNC PILOT puede
reproducir de nuevo la asignación entre la posición real y la posición
actual del carro de la máquina, cuando se emplean sistemas lineales
de medida con marcas de referencia codificadas, los ejes de la
máquina deberán desplazarse un máximo de 20 mm, y en los sistemas
de medida angulares un máximo de 20°.
En caso de aparatos de medición de recorrido incrementales, después
de una interrupción del suministro eléctrico hay que desplazarse a
puntos de referencia fijos. El sistema conoce las distancias de dichos
puntos de referencia al punto cero de la máquina (imagen a la
derecha).
En sistemas de medida absolutos, después de la puesta en marcha se
transmite un valor absoluto al control. De este modo, sin desplazar los
ejes de la máquina. se vuelve a ajustar la ordenación entre la posición
real y la posición del carro de la máquina directamente después de la
puesta en marcha.
Denominación de los ejes
El carro transversal se denomina Eje X y el carro de bancada eje Z.
Todos los valores X visualizados y programados se consideran como
diámetro .
Tornos con eje Y: el eje Y se encuentra perpendicular al eje X y al Z
(sistema cartesiano).
Para los desplazamientos se tiene en cuenta:
 los movimientos en sentido + parten de la pieza
 Los movimientos en dirección - van hacia la pieza.
X (Z,Y)
X
MP
Zref
Xref
M
M
Z– Z+
Y+
X–
X+
