418 Programación ICP
5.1
0 Element
o
s de cont
or
no en superficie lat
er

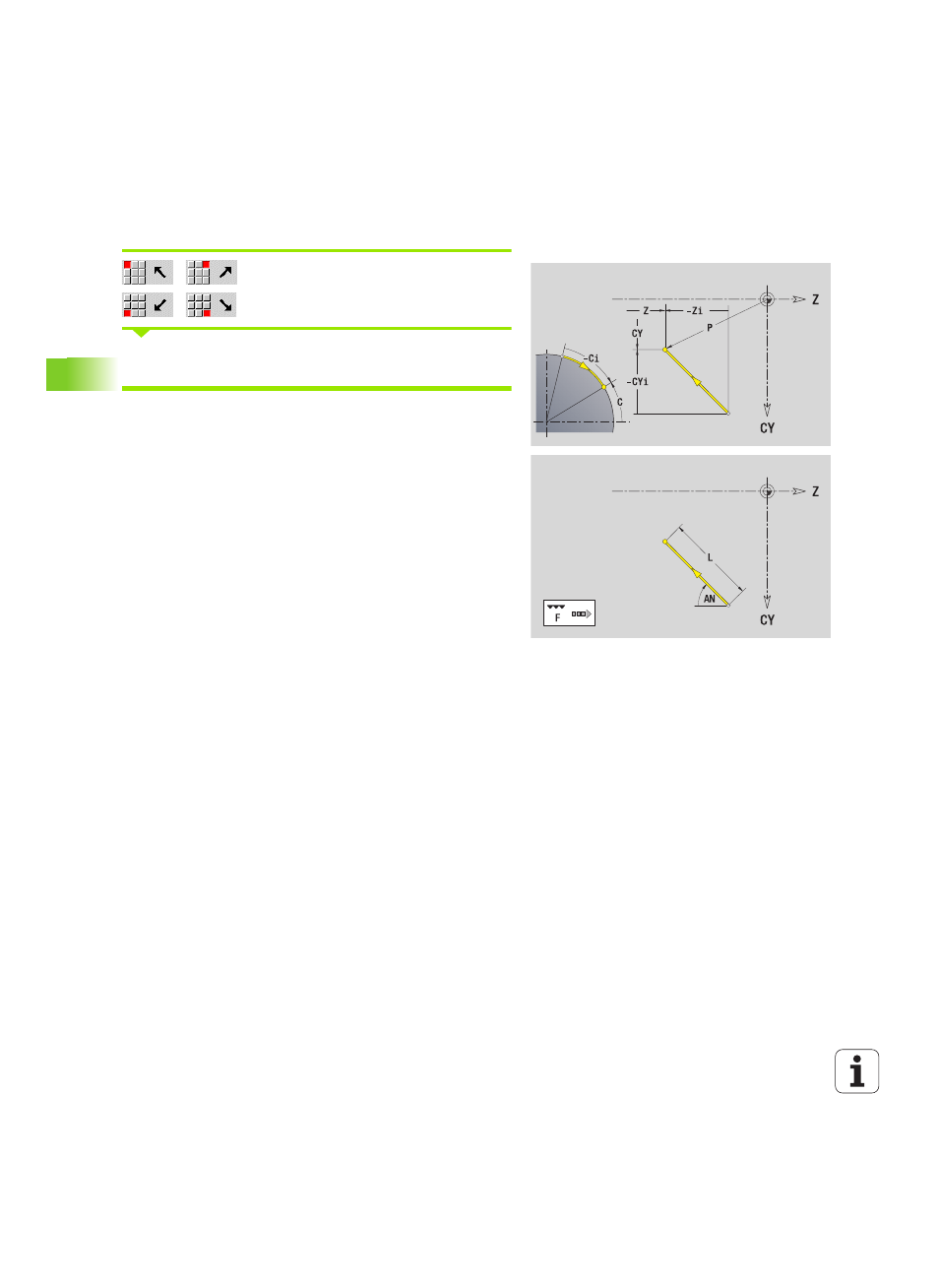

al Línea en ángulo en superficie lateral
Dirección de la línea
Acotar la línea y definir la transición hacia el siguiente elemento de
contorno.
En smart.Turn, ICP genera un G111.
Parámetros
Z
Punto final
Zi Punto final incremental
CY Punto final como cota de trayectoria (referencia: diámetro
XS)
CYi Punto final incremental como cota de trayectoria
(referencia: diámetro XS)
P Punto final como radio polar
C Punto final polar -ángulo
Ci Punto final incremental, polar - ángulo
AN Angulo al eje Z (dirección angular véase figura auxiliar)
ANn Ángulo con el elemento siguiente
ANp Ángulo con el elemento precedente
L Long. de línea
F: véase atributos de mecanizado Página 377
