6.2 Ventana de simulación

Ajustar vistas

Con las ventanas de simulación descritas a continuación se controlan,

además del torneado, las operaciones de taladrado y de fresado.

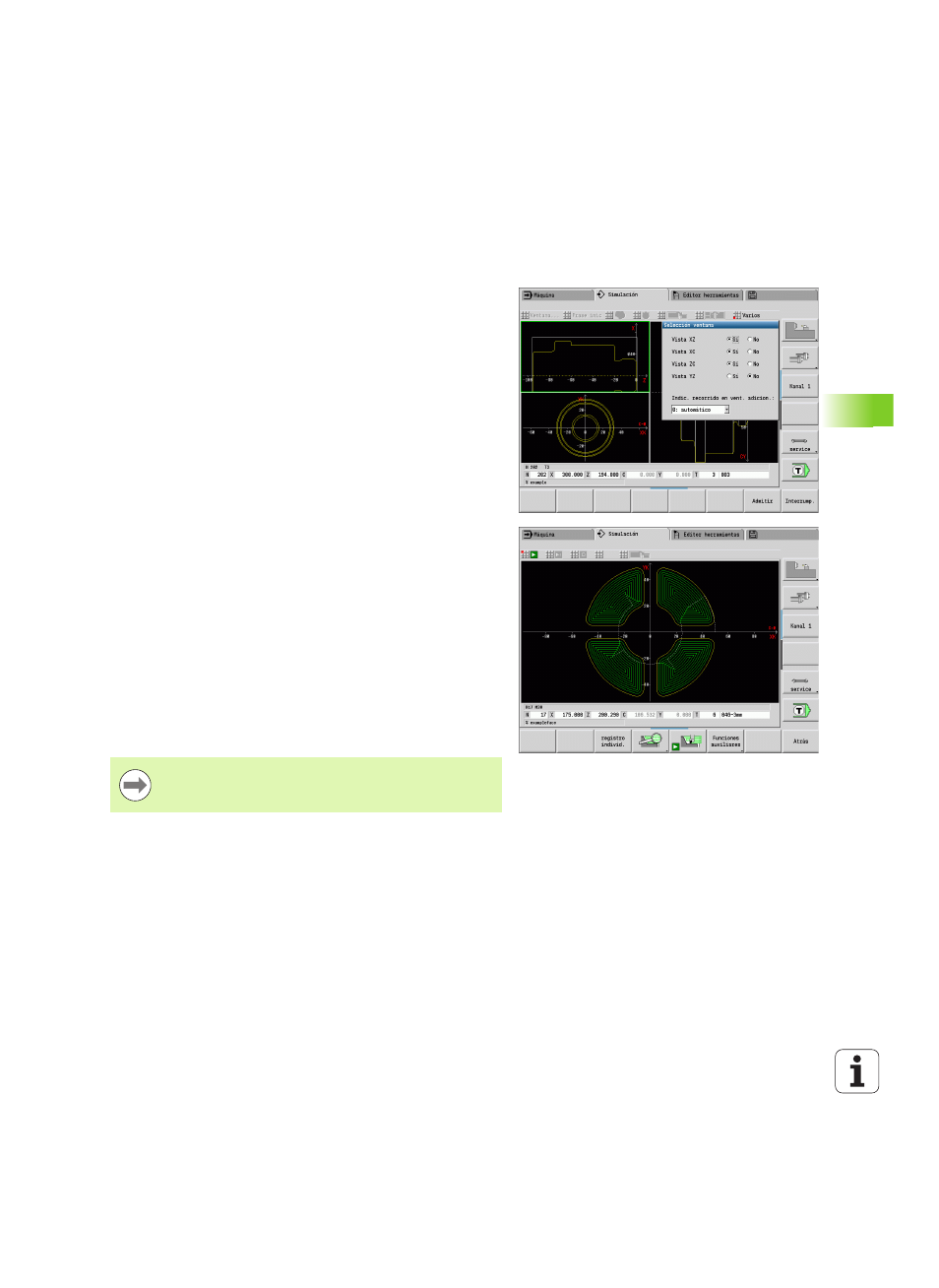

Vista XZ (vista giratoria):

el contorno de giro se representa en el

sistema de coordenadas XZ. Con ello se considera el sistema de

coordenadas configurado (portaherramientas delante/detrás del

centro de giro, máquina de giro vertical)

Vista XC (vista frontal):

Como sistema de coordenadas se visualiza

un sistema cartesiano con las designaciones de eje XK (horizontal)

e YK (vertical). La orientación angular C=0° está situada en el eje XK

y el sentido de giro positivo es el antihorario.

Vista ZC (superficie lateral):

la representación del contorno y del

desplazamiento se orientan a la posición sobre el "desarrollo de la

superficie lateral" y las coordenadas de Z. Las líneas superior/inferior

de dicha "pieza" corresponden a la posición angular C=–180°/+180°.

Todos los taladrados y fresados se representan dentro de un

margen de -180º a +180º.

Programa de ciclos o DIN con definición de pieza en bruto:

la

base para el "desarrollode la pieza" son las medidas de la pieza en

bruto programada.

Programa de ciclos o DIN sin definición de pieza en bruto:

La

base para el "desarrollo de la pieza" son las medidas de la "pieza en

bruto estándar" (User-Parameter: "simulación > determinación del

tamaño de la pieza en bruto (estándar)").

Ciclo individual o aprendizaje:

la base para el "proceso de la

pieza" es la sección de la pieza que describe dicho ciclo (el

recorrido Z y el diámetro máximo X).

Vista YZ (vista lateral:

la representación del contorno y de los

desplazamientos se realiza en el plano YZ. Para ello se tienen en

cuenta exclusivamente las coordenadas Y y Z, no la posición del

husillo.

La ventana frontal y la superficie envolvente trabajan

con una posición del husillo "fija". Cuando se tornea la

pieza, la simulación mueve la herramienta.
