94 Modo de funcionamiento Máquina
3.5
Ajust
e
de
la
máquina

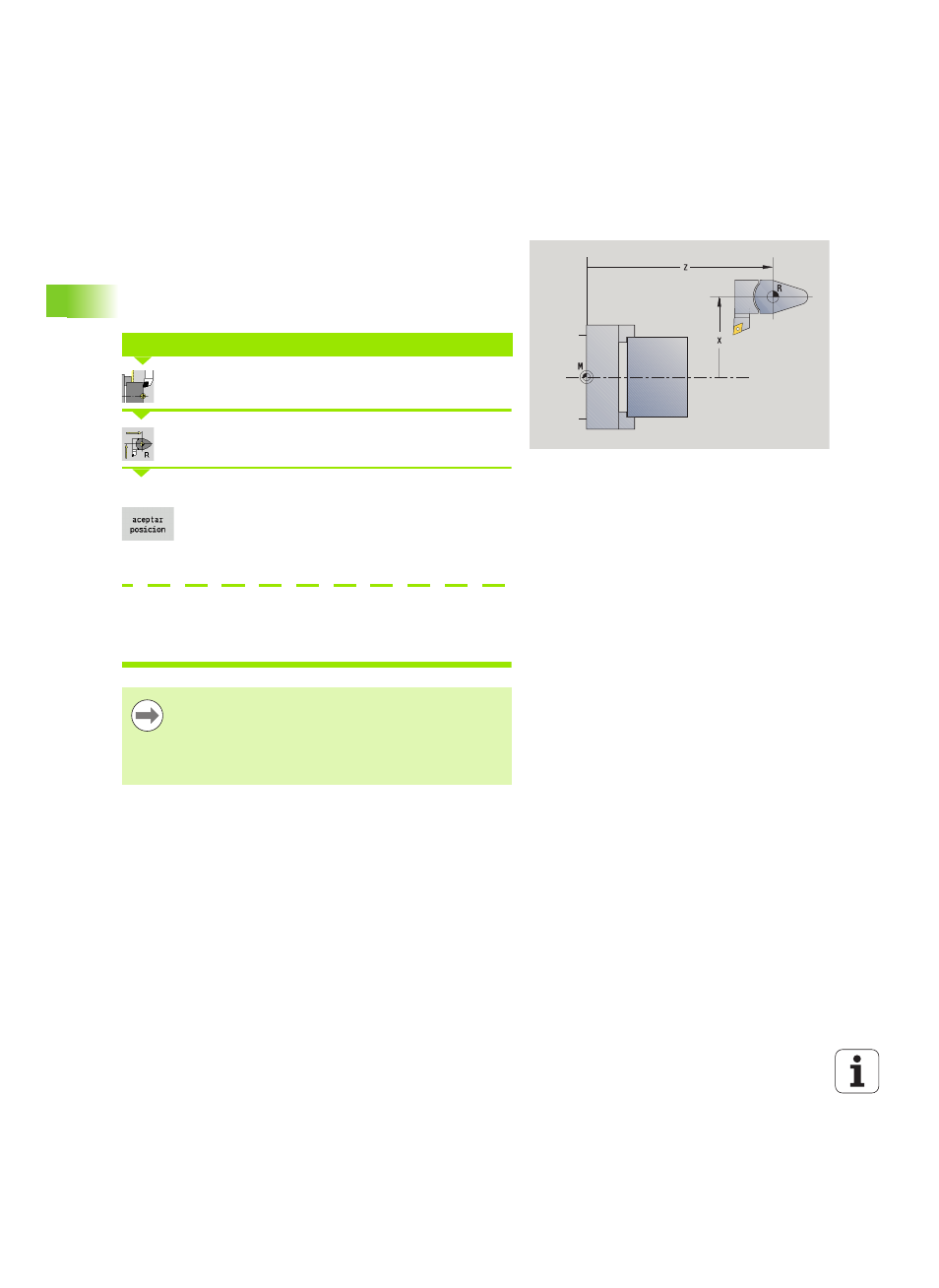

Definir el punto de cambio de herramienta
En el ciclo Desplazamiento al punto de cambio de herramienta o
en la orden DIN G14, el carro portaherramientas se desplaza al "punto
de cambio de herramienta". Esta posición debería estar lo
suficientemente alejada de la pieza para que el revólver puede girar sin
colisiones y/o para poder realizar el cambio de herramienta sin
problemas.
Seleccionar Ajustes
Seleccionar el punto de cambio de herramienta
Desplazamiento al punto de cambio de herramienta
Desplazarse con las teclas de avance lento (Jog) o con
el volante al "punto de cambio de herramienta" y
utilizar esta posición como punto de cambio de
herramienta.
Introducir directamente el punto de cambio de herramienta.
Introducir la posición de cambio deseada en los campos de entrada X
y Z Y en forma de coordenadas de máquina (X=cota de radio).
DEFINIR EL PUNTO DE CAMBIO DE HERRAMIENTA
Las coordenadas del punto de cambio de herramienta se
introducen y se muestran como distancia punto cero de
máquina -- punto de referencia del sistema
portaherramientas. Se recomienda desplazar el carro al
punto de cambio de herramienta y aceptar la posición con
la softkey Aceptar posición.
