312 Modo Teach-in (Aprendizaje)
4.8
Ciclos
de
fr
esado

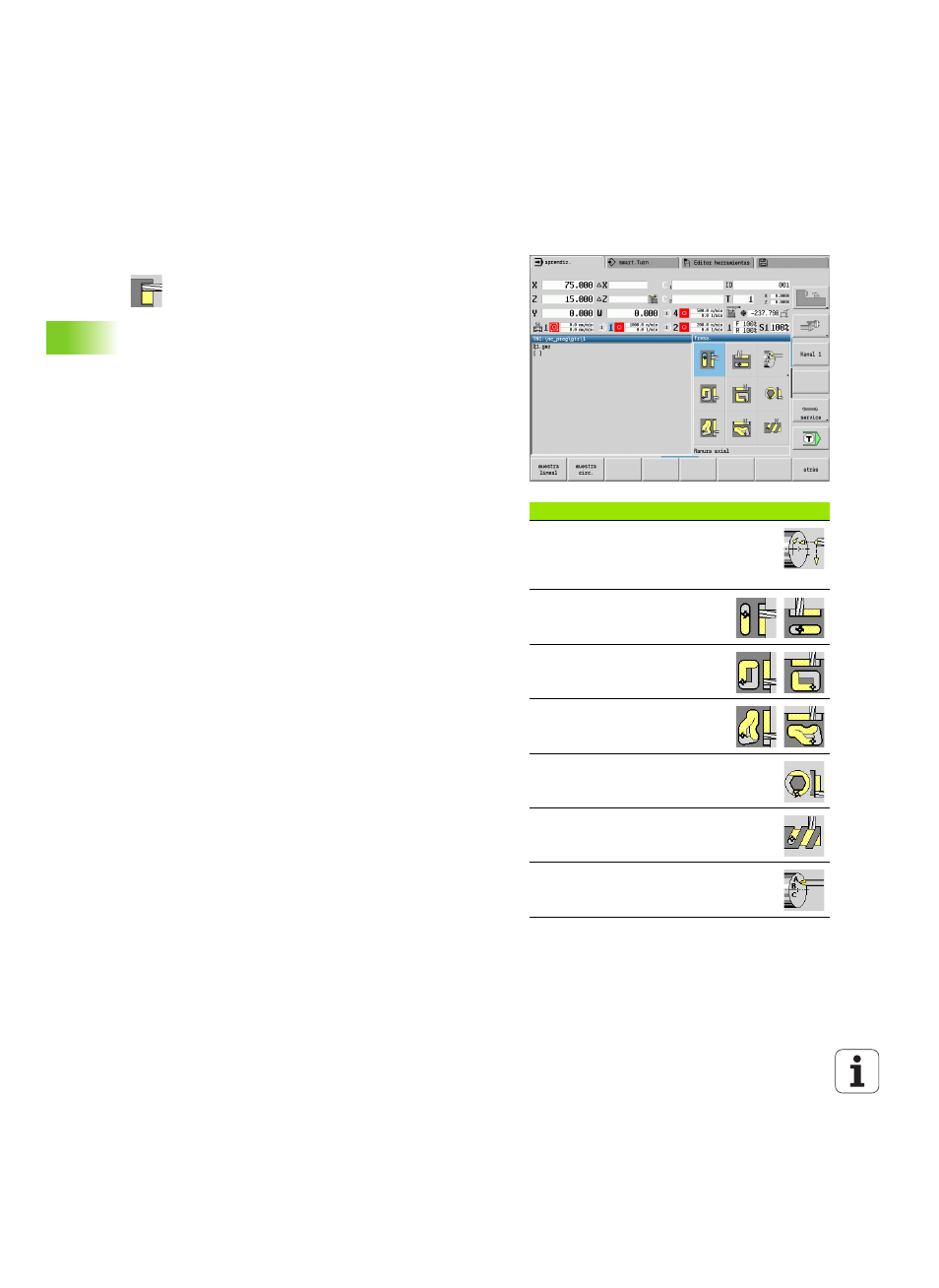

4.8 Ciclos de fresado
En el modo Aprendizaje, los ciclos contienen la conexión/
desconexión del eje C y el posicionamiento del cabezal.
En el modo Manual, se conecta el eje C con Posicionamiento de
avance rápido y se posiciona el husillo antes del ciclo de fresado
propiamente dicho. Los ciclos de fresadodesconectan el eje C.
Ciclos de fresado Símbolo
Posicionamiento con avance
rápido
Conectar el eje C, posicionar la
herramienta y el cabezal
Ranura axial/radial
fresa una única ranura o un patrón
de ranuras
Figura axial/radial
fresa una única figura
Contorno axial/radial ICP
fresa un único contorno ICP o un
patrón de contornos
Fresado frontal
fresa superficies o aristas múltiples
Fresar ranura espiral radial
fresa una ranura espiral
Grabado axial/radial
graba caracteres y y secuencias de
caracteres
Con ciclos de fresado se crean ranuras axiales/radiales,
contornos, cajeras, superficies y aristas múltiples.
Mecanizado de patrones: véase “Modelos de taladros y
de fresados” en pág. 350.
