90 Units smart.Turn
2.5 Units - T
a
ladr
ar eje C

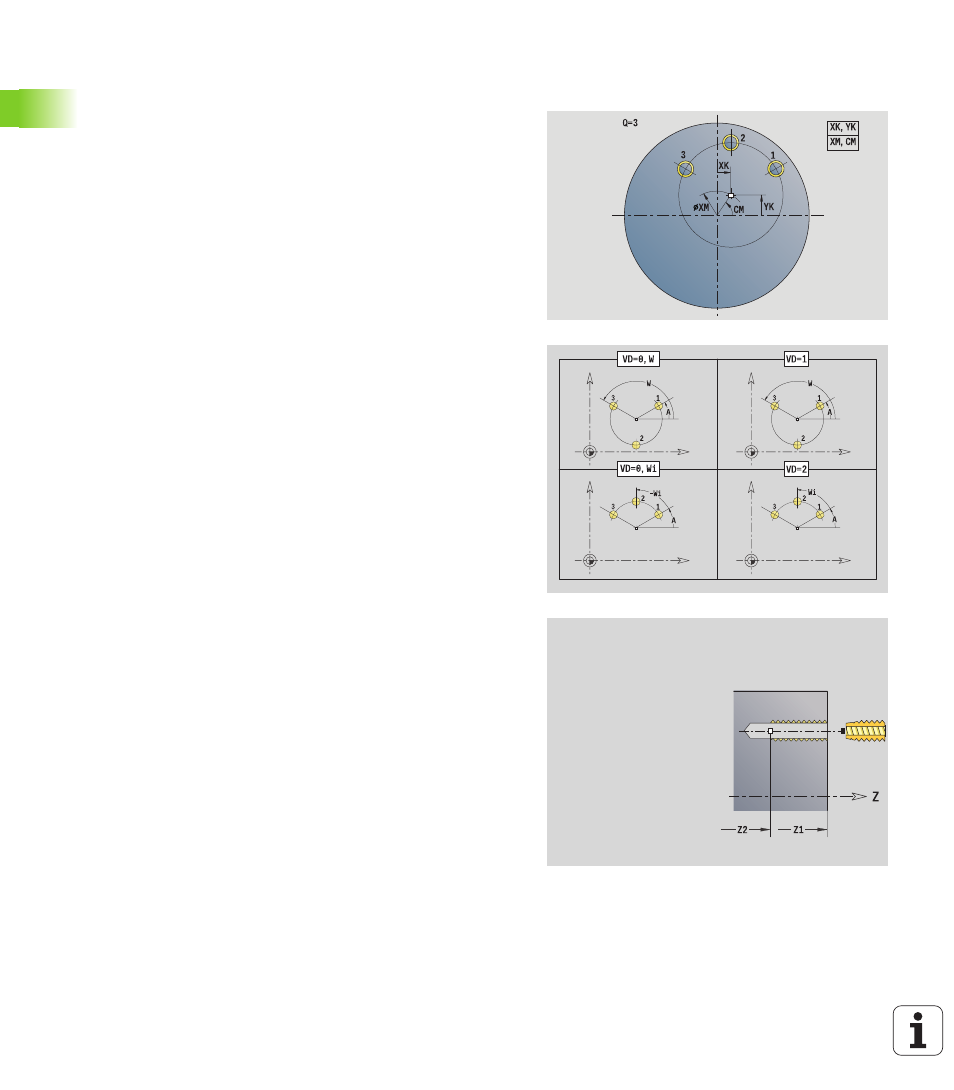

Unit "Patrón de taladros roscados circular en
superficie frontal"
La Unit realiza un patrón de taladros roscados circular en la superficie
frontal.
Unitname: G73_Cir_Front_C / Ciclo: G73 (véase pág. 325)
Utilizar la Longitud de extracción: para pinzas de sujeción con
compensación de longitud. El ciclo calcula un nuevo paso nominal a
partir de la profundidad de rosca, el paso programado y la longitud de
extracción. El paso nominal es algo menor que el paso del macho de
roscar. En la creación de la rosca, la broca se extrae del mandril de
amarre una distancia igual a la "longitud de extracción". Este
procedimiento permite prolongar la vida útil de los machos de roscar.
Acceso al banco de datos de tecnología
 Tipo de mecanizado: roscado
 Parámetros influidos: S
Formulario Patrón
Q
Número de taladros
XM, CM Centro polar
XK, YK Centro cartesiano
A Ángulo inicial
Wi Incremento angular
K Diámetro de patrón
W Ángulo final
VD Dirección de recirculación (por defecto: 0)
 VD=0, sin W: reparto por el círculo completo
 VD=0, con W: Reparto por un arco de círculo más
grande
 VD=0, con Wi: el signo de Wi determina el sentido
(Wi<0: en sentido horario)
 VD=1: con W: en sentido horario
 VD=1, con Wi: en sentido horario (el signo de Wi no es
relevante)
 VD=2: con W: en sentido antihorario
 VD=2, con Wi: en sentido antihorario (el signo de Wi no
es relevante)
Formulario ciclo
Z1
Punto inicial de taladrado
Z2 Punto final de taladrado
F1 Paso de rosca
B Longitud de aceleración
L Longitud de extracción cuando se utilicen pinzas de
amarre con compensación de longitud (por defecto: 0)
SR Velocidad de retroceso (por defecto: velocidad del roscado
con macho)
RB Nivel de retroceso (por defecto: a la posición inicial o bien
a la distancia de seguridad)
Otros formularios: véase pág. 58
