HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 361
4.26 Ciclos de fr
esado

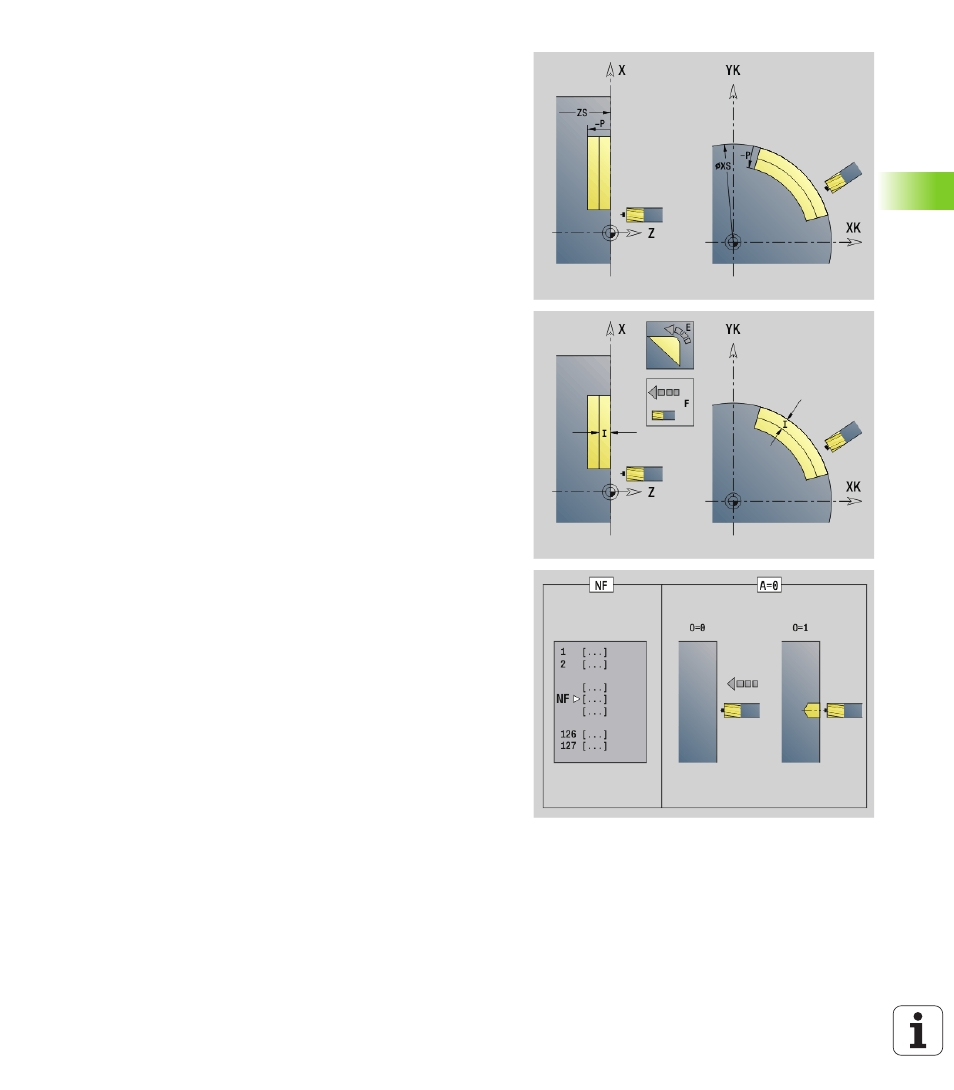

Parámetros - Fresado
NE
Número de frase - Final del trazado del contorno
 Figuras, contorno libre cerrado: sin datos
 Contorno libre abierto: el último elemento de contorno
 El contorno consta de un elemento:
 Sin datos: mecanizado en dirección del contorno
 NS=NE programa el mecanizado en dirección opuesta al
contorno
H Dirección de desarrollo del fresado (por defecto: 0)
 0: Marcha inversa
 1: Marcha sincron.
I Alimentación (máxima) (por defecto: fresado en una sola
alimentación)
F Avance de alimentación (alimentación en profundidad) - (por
defecto: avance activo)
E Avance reducido para elementos circulares (por defecto:
avance actual)
R Radio del arco de entrada/salida (por defecto: 0)
 R=0: La aproximación al elemento de contorno se realiza
directamente; alimentación al punto de aproximación por
encima del plano de fresado y luego alimentación vertical en
profundidad
 R>0: La fresa recorre el arco de entrada/salida con transición
tangencial al elemento de contorno
 R<0 en esquinas interiores: la fresa recorre el arco de
entrada/salida con transición tangencial al elemento de
contorno
 R<0 en esquinas exteriores: la aproximación/el alejamiento
al/del elemento de contorno se realiza tangencialmente
P Profundidad de fresado (por defecto: profundidad tomada de la
descripción del contorno)
XS Canto superior de fresado superficie lateral (sustituye el plano
de referencia tomado de la descripción del contorno)
ZS Canto superior de fresado superficie frontal (sustituye el plano
de referencia tomado de la descripción del contorno)
RB Plano de retroceso (por defecto: vuelta a la posición de partida)
 Superficie frontal o posterior: posición de retroceso en
dirección Z
 Superficie lateral: posición de retroceso en dirección X (cota
de diámetro)
D Comienzo Número de elemento, cuando se mecanicen figuras
parciales.
