48 Programación NC
1
.3 Identificación de segment
o
de pr
ogr
ama

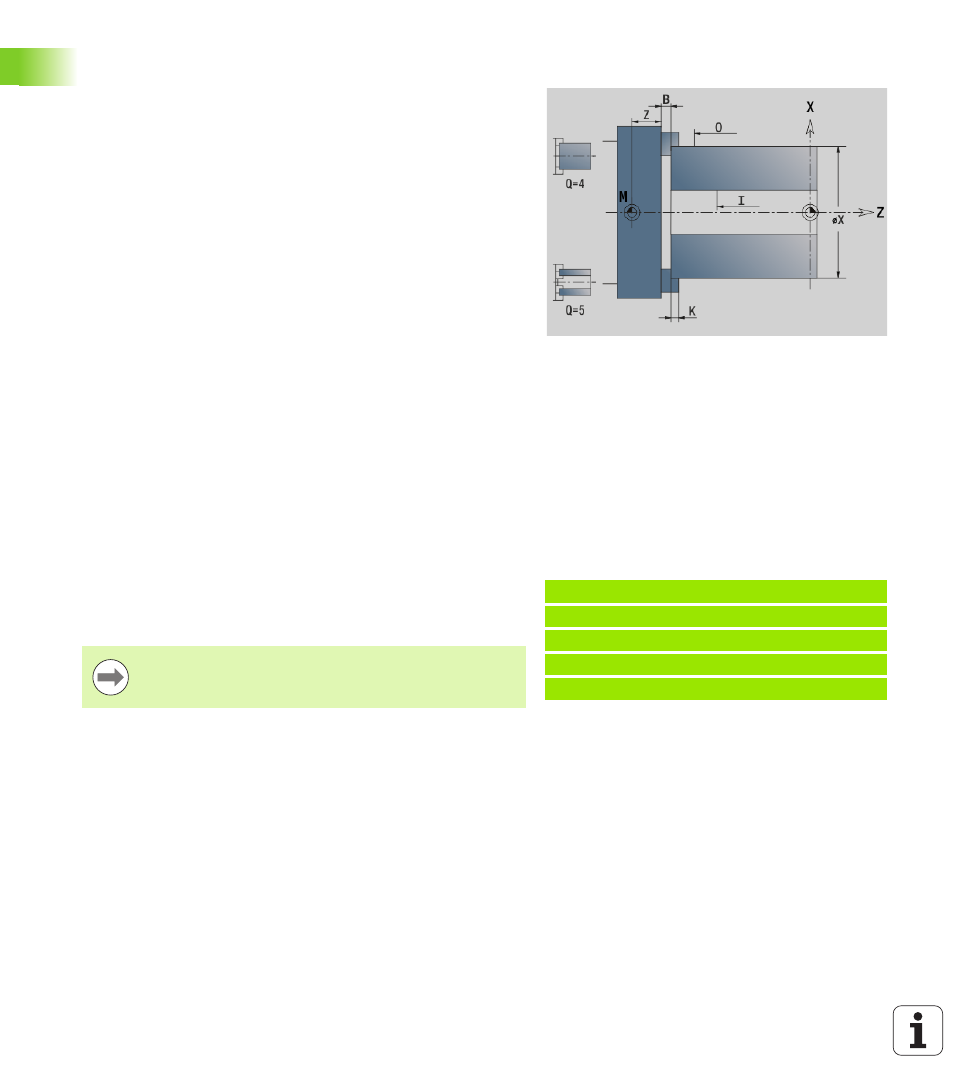

Sección MORDAZA
En el segmento de programa DISPOSITIVO DE SUJECIÓN se
describe como se sujeta la pieza.
Segmento REVÓLVER
El segmento de programa REVÓLVER define la ocupación de un porta-
herramientas. Para cada puesto de revólver ocupado se registra el
Número identificativo de herramienta. Para herramientas
múltiples, para cada cuchilla se realiza un registro en la lista de
revólveres.
Parámetro
H
Número de dispositivo de sujeción (programar siempre con
H=0)
D Número de cabezal AAG
Z Borde del plato
B Anchura de revestimiento
O Limitación del corte, exterior
I Limitación de corte, interior
X Diámetro de sujeción de la pieza en bruto
K Longitud de sujeción
Q Forma de sujeción
 4: sujeción externa
 5: sujeción interna
V Mecanizado de eje AAG
 0: Mandril: Punto de separación automático en el diámetro
más grande y en el más pequeño
 1: Eje/Mandril: Mecanizados también fuera del mandril
 2: Eje/arrastrador frontal El contorno exterior puede
mecanizarse completamente
Ejemplo: Tabla de revólveres
. . .
REVÓLVER
T1 ID"342-300.1"
T2 ID"C44003"
. . .
 Si no se programa REVÓLVER, se utilizan las
herramientas registradas en la "lista de herramientas"
del modo de funcionamiento máquina.
