HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 571
7.
5 Ejemplo

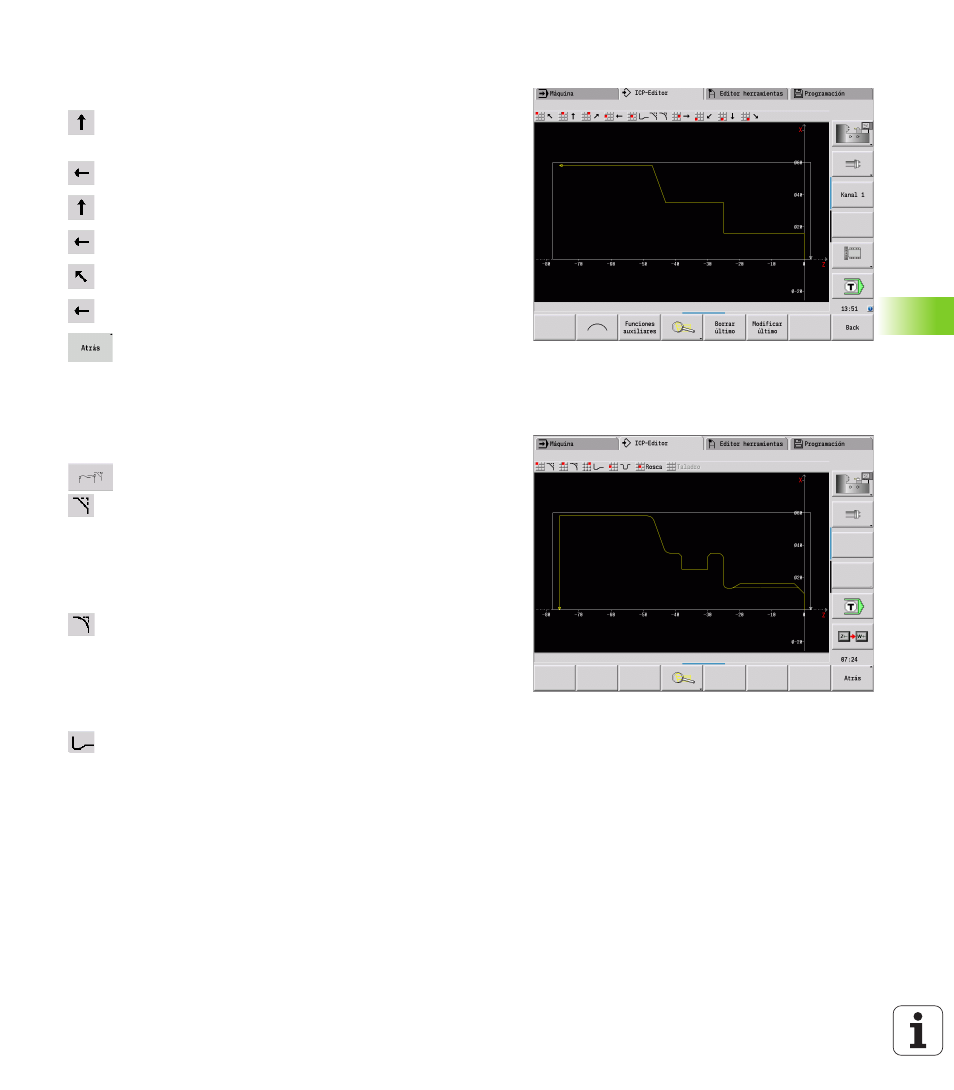

Definir el contorno básico
 Seleccionar „ICP > Pieza acabada (> Contorno)“.
 Registrar el punto de inicio del contorno X = 0; Z = 0 y
punto final del elemento X = 16
 Introducir Z = -25
 Introducir X = 35
 Introducir Z = -43
 Introducir X = 58; W = 70
 Introducir Z = -76
 Pulsar la softkey "Atrás": retrocede un nivel del menú
Definición de elementos de forma
Chaflán "Esquina vástagos roscados":
 Seleccionar elementos de forma
 Seleccionar "Forma > Chaflán"
 Seleccionar "Esquina vástagos roscados"
 Ventana de diálogo "Chaflán": anchura del chaflán = 3
mm
Redondeos:
 Seleccionar "Forma > Redondeo"
 Seleccionar "Esquinas para redondeo"
 Ventana de diálogo "Redondeo": radio de redondeo =
2 mm
Tallado libre:
 Seleccionar "Forma > Tallado libre > Tallado libre en
forma de G"
 Seleccionar "Esquina para tallado libre"
 Ventana de diálogo „Tallado libre en forma DIN 76“
