4.16 Her
ramienta, cor
recciones
Cálculo de la punta derecha de la herramienta G150
Cálculo de la punta izquierda de la herramienta G151

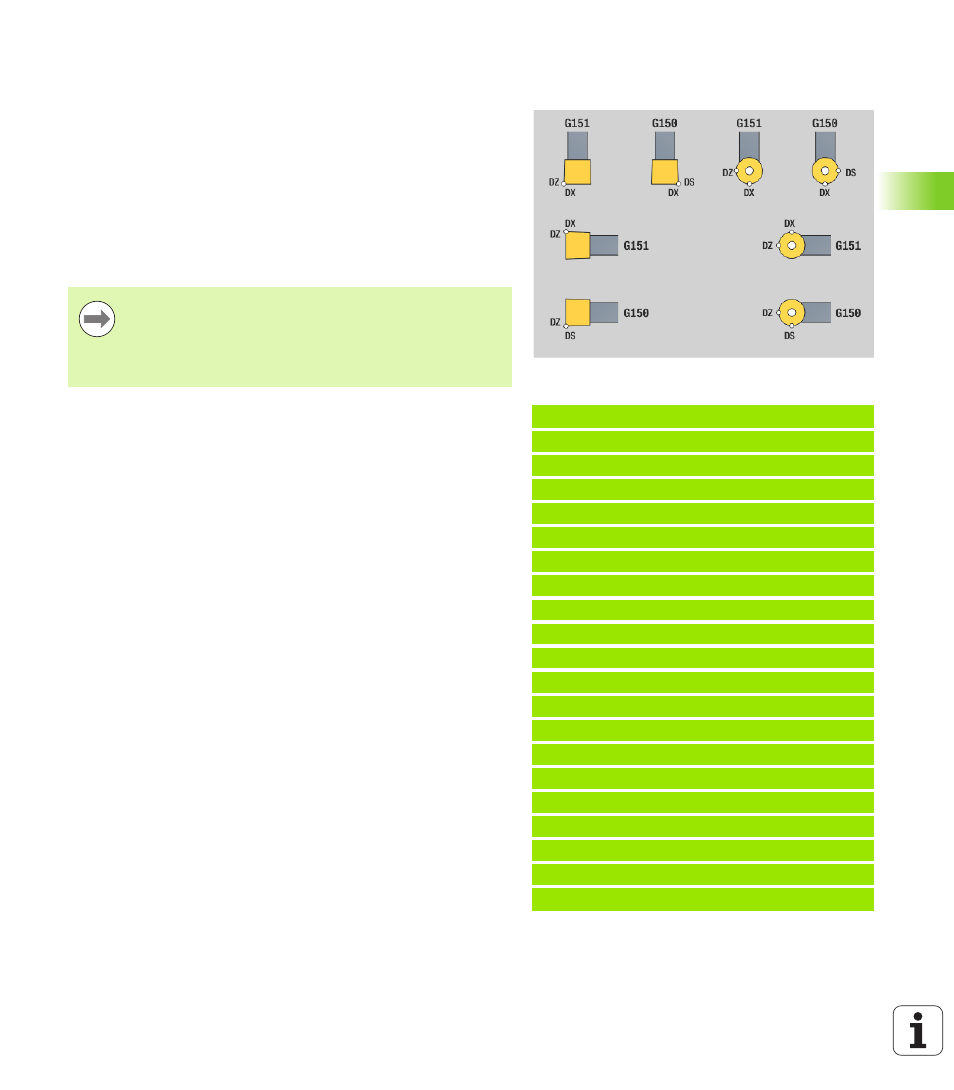

G150/G151 definen el punto de referencia de la herramienta en las
herramientas punzantes y fungiformes.
 G150: Punto de referencia de punta derecha de la herramienta
 G151: Punto de referencia de punta izquierda de la heramienta
G150/G151 actúan a partir del bloque en el cual se programan y
permanecen activadas hasta
 el siguiente cambio de herramienta
 el final del programa.
Ejemplo: G150, G151
. . .
N1 T3 G95 F0.25 G96 S160 M3
N2 G0 X62 Z2
N3 G0 Z-29,8
N4 G1 X50.4
N5 G0 X62
N6 G150
N7 G1 Z-20.2
N8 G1 X50.4
N9 G0 X62
N10 G151 [acabado de profundización]
N11 G148 O0
N12 G0 X62 Z-30
N13 G1 X50
N14 G0 X62
N15 G150
N16 G148 O2
N17 G1 Z-20
N18 G1 X50
N19 G0 X62
. . .
 Los valores reales visualizados se refieren siempre a la
punta de la herramienta definida en los datos de la
misma.
 Si se utiliza SRK, después de G150/G151 debe
adaptarse también G41/G42.
