210 Programación DIN
4.4 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado

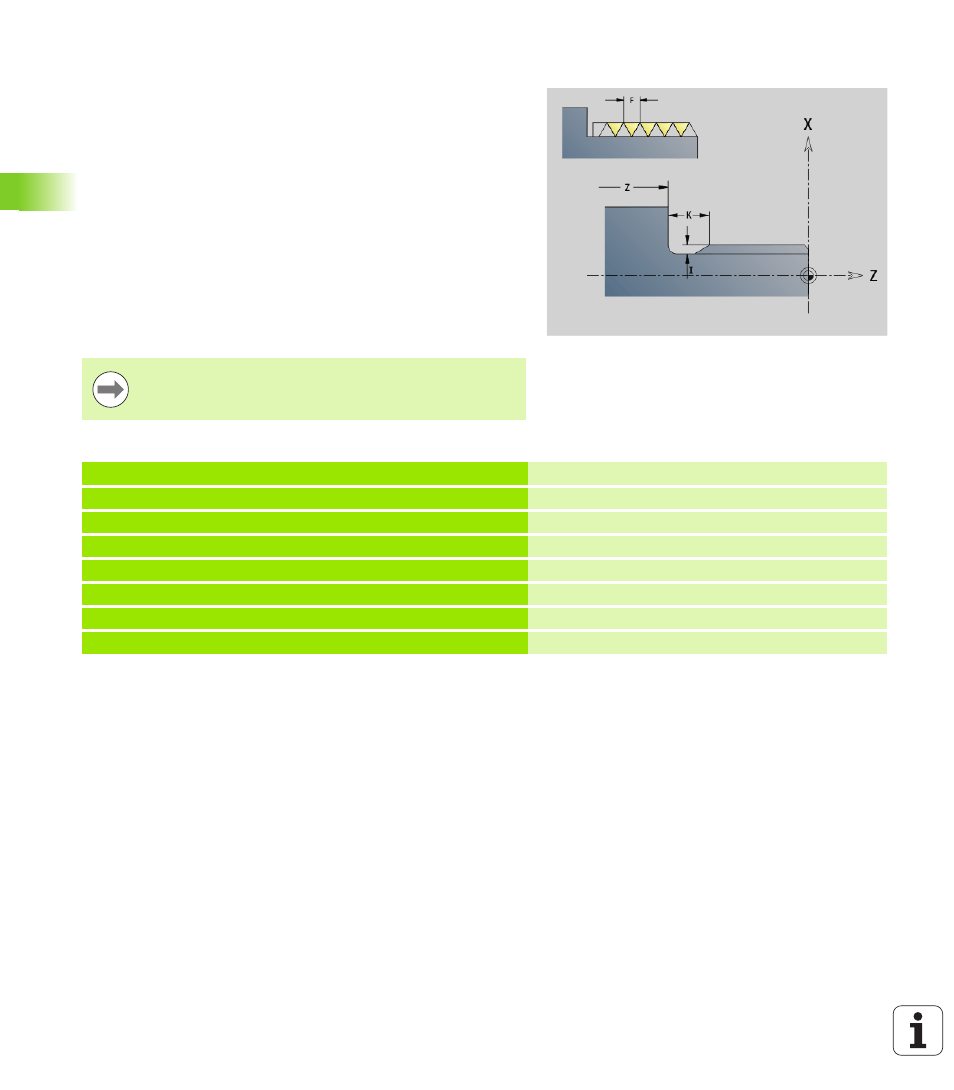

Roscado con tallado libre G24-Geo
G24 define un elemento básico lineal con roscado longitudinal y
entalladura contigua para roscado y, a continuación, entalladura para
roscado (DIN 76). El roscado puede ser interior o exterior (rosca fina
métrica ISO DIN 13, parte 2, línea 1).
Ejemplo G24-Geo
Parámetro
F
Paso de rosca
I Profundidad de profundización (cota de radio)
K Anchura de entalladura
Z Punto final de la entalladura
BE, BF, BD, BP y BH (Ver “Atributos de mecanizado para los
elementos de forma” en pág. 199)
FP
No mecanizar elemento (únicamente necesario para
TURN PLUS):
 1: no editar el elemento
 En G24 sólo se deben programar contornos cerrados.
 La rosca se mecaniza con G31.
. . .
PIEZA ACABADA
N1 G0 X40 Z0
N2 G1 X40 BR-1.5 Punto inicial de la rosca
N3 G24 F2 I1.5 K6 Z-30 Rosca con entalladura
N4 G1 X50 Elemento transversal contiguo
N5 G1 Z-40
. . .
