HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 435
4.38 Mecanizado complet
o 4.38 Mecanizado completo
Fundamentos del mecanizado completo
Se entiende por mecanizado completo el mecanizado de las caras
frontal y trasera en un programa NC. el control soporta el mecanizado
completo para todos los conceptos de máquina comunes. Para ello se
dispone de funciones como la entrega de piezas sincronizada
angularmente con cabezal girando, desplazamiento a un tope fijo,
tronzado controlado y transformación de coordenadas. +De esta
forma se garantiza un mecanizado completo en un tiempo óptimo, así
como una programación sencilla.
En un programa NC se describe el contorno de torneado, los
contornos para el eje C, así como el mecanizado completo. Hay
programas expertos disponibles para el reajuste de la pieza que
respetan la configuración del torno.
Las ventajas del "mecanizado completo" se pueden obtener también
en tornos con únicamente un cabezal principal.

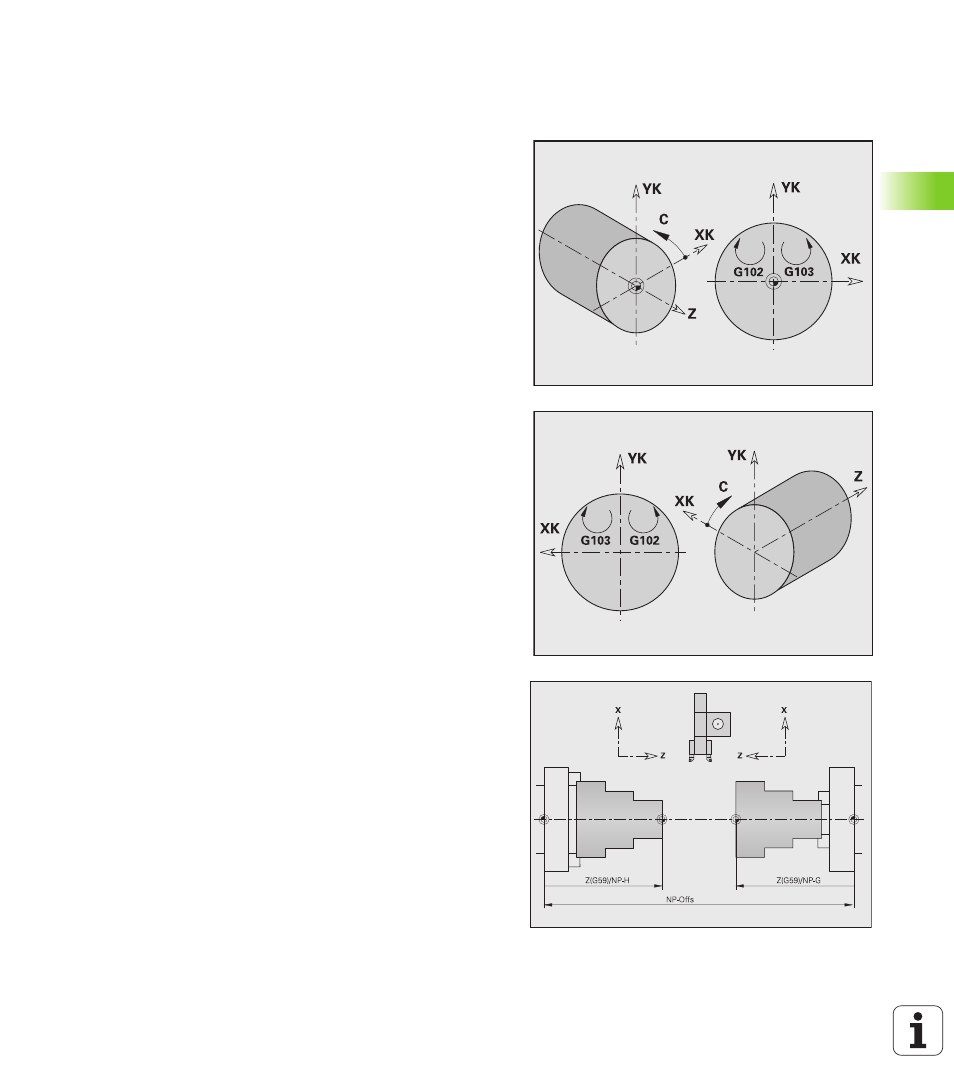

Contorno posterior en el eje C: el eje XK, así como el eje C, se
orientan "en relación a la pieza", no al cabezal. De aquí obtenemos para
la parte posterior:
 Orientación del eje XK: "hacia la izquierda" (parte frontal: "hacia la
derecha")
 Orientación del eje C: "en el sentido horario"
 Sentido del giro en círculos G102: en "sentido antihorario"
 Sentido del giro en círculos G103: en "sentido horario"
Torneado: El control soporta el mecanizado completo con funciones
de conversión y espejo. De este modo se pueden mantener las
direcciones de movimiento habituales, incluso en el mecanizado de la
parte posterior:
 Los movimientos en la dirección + se alejan de la pieza
 Los movimientos en dirección - se acercan a la pieza
El fabricante de la máquina puede proporcionar al torno programas
expertos adaptados para la transferencia de la pieza.
Puntos de referencia y sistema de coordenadas: la posición de los
puntos cero de la máquina y de la pieza, así como los sistemas de
coordenadas para el husillo principal y contrahusillo, se representan en
la figura de abajo. Al configurar el torno se recomienda reflejar
solamente el eje Z. Con esto se consigue que sea válido el principio
"movimientos en dirección positiva se alejan de la pieza", incluso en
mecanizados en el contrahusillo.
Por norma general, el programa experto contiene el espejo del eje Z y
el desplazamiento del punto cero en "NP-Offs".
(Trans_Z1)
