HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 423
4.35 F
unciones G de contr
o
les ant
e
ri
or
es
Ciclos de torneado sencillos

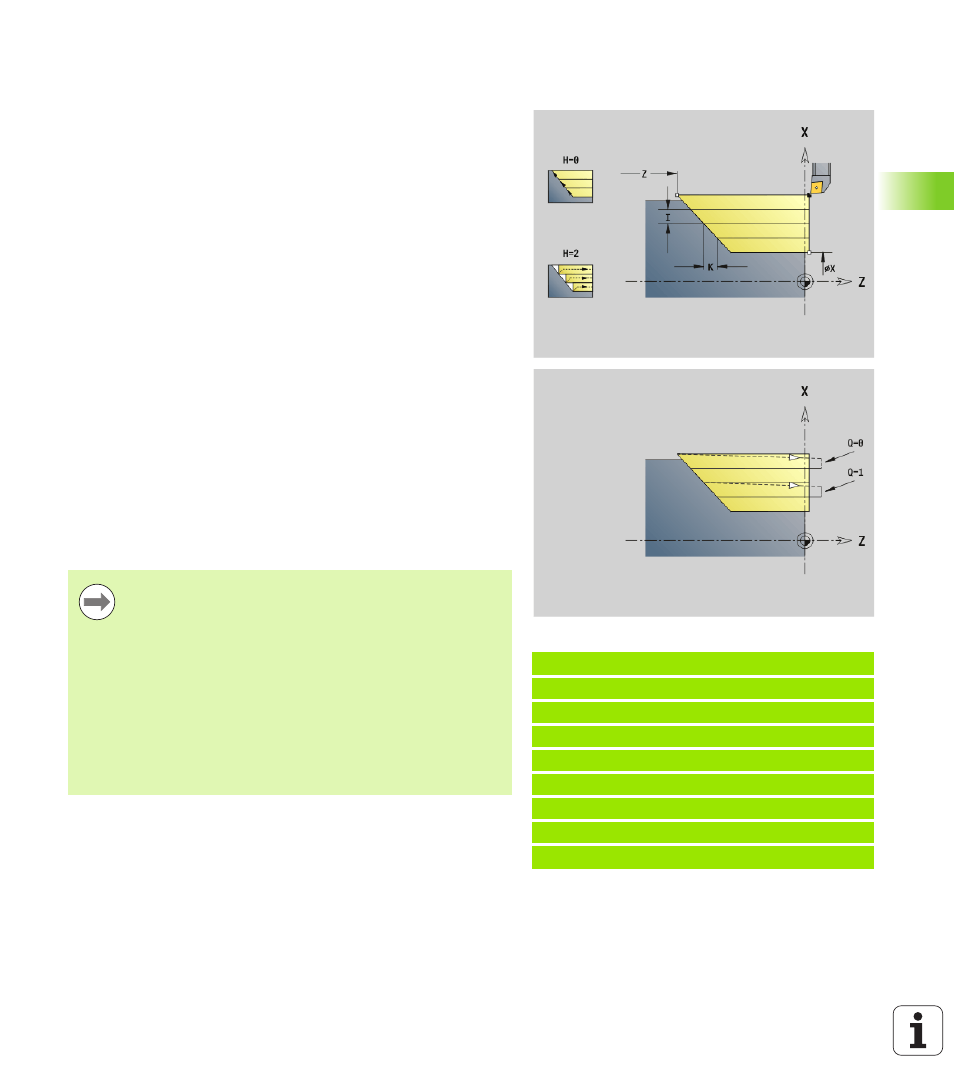

Cilindrado sencillo G81
G81 desbasta la zona de contorno descrita por la posición actual de la
herramienta y "X, Z". En una superficie oblicua, el ángulo se define con
I y K.
El Control numérico identifica un mecanizado exterior/interior a partir
de la ubicación del punto final. La subdivisión del corte se calcula de
modo que se evite un "corte con roces" y que la alimentación calculada
sea <="I".
Ejemplo: G81
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G81 X100 Z-70 I4 K4 Q0
N4 G0 X100 Z2
N5 G81 X80 Z-60 I-4 K2 Q1
N6 G0 X80 Z2
N7 G81 X50 Z-45 I4 Q1
. . .
Parámetro
X
Punto inicial del contorno X (cota de diámetro)
Z Punto final del contorno
I Alimentación máxima en X
K Decalaje en dirección Z (por defecto: 0)
Q Función G Alimentación (por defecto: 0)
 0: Alimentación con G0 (avance rápido)
 1: Alimentación con G1 (avance activo)
V Tipo de retirada (por defecto: 0)
 0: Retorno al punto de partida del ciclo en Z y último diámetro
de elevación en X
 1: retorno al punto inicial del ciclo
H Tipo de alejamiento (por defecto: 0)
 0: mecaniza tras cada corte a lo largo del contorno
 2: se eleva con un ángulo de 45° - sin alisamiento del
contorno
 Programación X, Z: en cotas absolutas, incrementales
o con automantenimiento (comportamiento modal)
 La corrección del radio de filo de cuchilla no se
ejecuta.
 Distancia de seguridad después de cada corte: 1mm
 Una sobremedida G57
 se compensa en función del signo (por lo cual no son
posibles las sobremedidas en los mecanizados
interiores)
 se mantiene activa después de finalizar el ciclo
 No se compensa una sobremedida G58.
