Acabado en el fresado de cajeras G846 (eje Y)

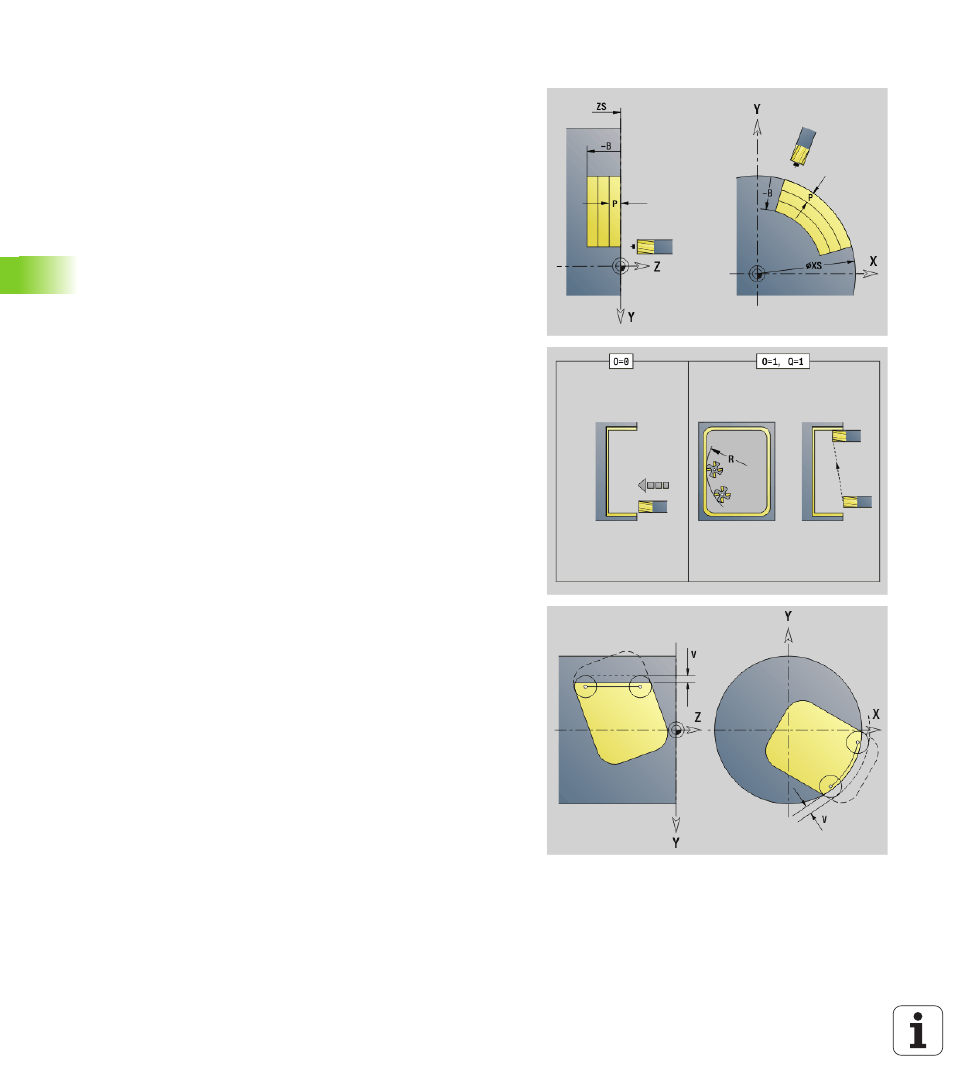

G846 acaba contornos cerrados definidos en el plano XY o YZ de las
secciones del programa:
 FRONTAL_Y
 P. POSTERIOR_Y
 S. CILINDR._Y
Se influye la dirección de fresado con el "sentido de giro del fresado
H", la "dirección del mecanizado Q" y el sentido de giro de la fresa.
Parámetros - Acabado
ID
Contorno de fresado - Nombre del contorno que se debe fresar
NS Número de bloque inicial del contorno
 Figuras: número de bloque de la figura
 Contorno libre cerrado: un elemento de contorno (no el
punto de partida)
B Profundidad de fresado (por defecto: profundidad tomada de la
descripción del contorno)
P Aproximación máxima (por defecto: fresado en una
aproximación)
XS Canto superior de fresado plano YZ (sustituye el diámetro de
referencia obtenido de la descripción del contorno)
ZS Canto superior de fresado plano XY (sustituye el plano de
referencia obtenido de la descripción del contorno)
R Radio del arco de entrada/salida (por defecto: 0)
 R=0: La aproximación al elemento de contorno se realiza
directamente. La alimentación tiene lugar en el punto de
aproximación por encima del plano de fresado y a
continuación se realiza la alimentación vertical en
profundidad.
 R>0: La fresa recorre un arco de entrada/salida con
transición tangencial al elemento de contorno.
U Factor de solapamiento (mínimo). Establece el solapamiento
de las trayectorias de fresado (por defecto: 0,5).
Solapamiento = U*diámetro de fresa
V Factor de rebasamiento - en el mecanizado con eje C no tiene
función alguna
H Dirección de desarrollo del fresado (por defecto: 0)
 0: Marcha inversa
 1: Marcha sincron.
F Avance de alimentación en profundidad (por defecto: avance
activo)
E Avance reducido para elementos circulares (por defecto:
avance actual)
RB Plano de retroceso (por defecto: vuelta a la posición de partida)
 Plano XY: posición de retroceso en dirección Z
 Plano YZ: posición de retroceso en dirección X (cota del
diámetro)
