HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 167
3.2 Units - Pr
etaladr
a
r eje Y
Unit "Pretaladrado fresado de cajeras ICP plano
XY"
La Unit determina la posición del pretaladrado y realiza el taladrado. El
ciclo de fresado a continuación recibe la posición del pretaladrado a
través de la referencia guardada en NF. Si la cajera consiste en varias
fases, la Unit crea un taladro para cada fase.
Unitname: DRILL_STI_845_Y / Ciclo: G845 A1 (véase pág. 368); G71
(véase pág. 322)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: taladrar
 Parámetros influidos: F, S
Parámetros Formulario contorno
FK
véase pág. 60

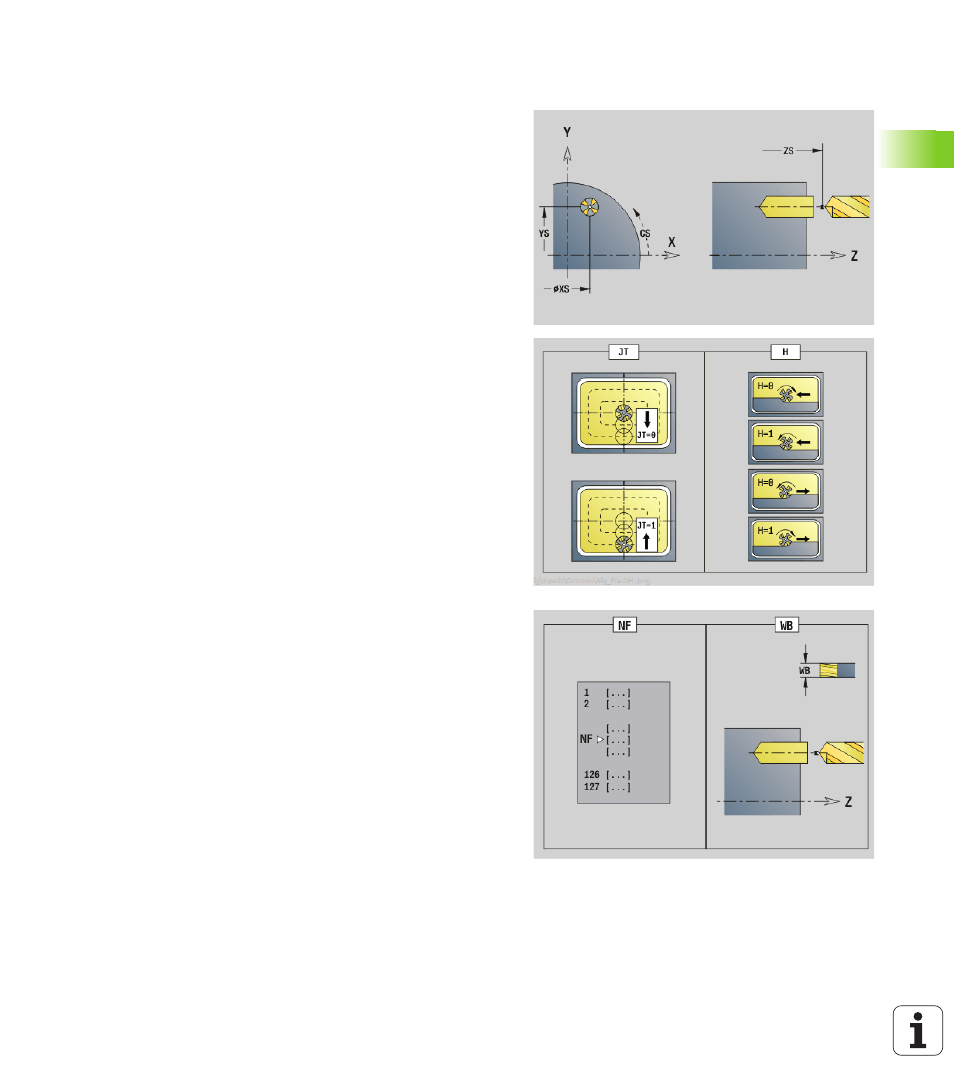

NS Número de bloque inicial del contorno
NE Nº frase final contorno
Z1 Arista superior de fresado
P2 Profundidad contorno
Parámetros Formulario ciclo
JT
Dirección de ejecución:
 0: de dentro a fuera
 1: de fuera a dentro
H Dirección de desarrollo del fresado
 0: Marcha inversa
 1: Marcha sincron.
I Sobremedida paralela al contorno
K Sobremedida en dirección de alimentación
U Factor de solapamiento (por defecto: 0,5)
WB Diámetro de fresa
NF Marca de posición
E Tiempo de espera en el fondo del taladro (por defecto: 0)
D Retroceso en el
 0: Avance rápido
 1: Avance
V Reducción del avance
 0: sin reducción
 1: al final del taladro
 2: al principio del taladro
 3: al principio y al final del taladro
AB Longitud de taladrado inicial/taladrado pasante (Distancia
para reducción del avance)
RB Nivel de retroceso (por defecto: a la posición inicial o bien
a la distancia de seguridad)
Otros formularios: véase pág. 58
