HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 537
6.8 Pr
ogr
a
ma de ejemplo

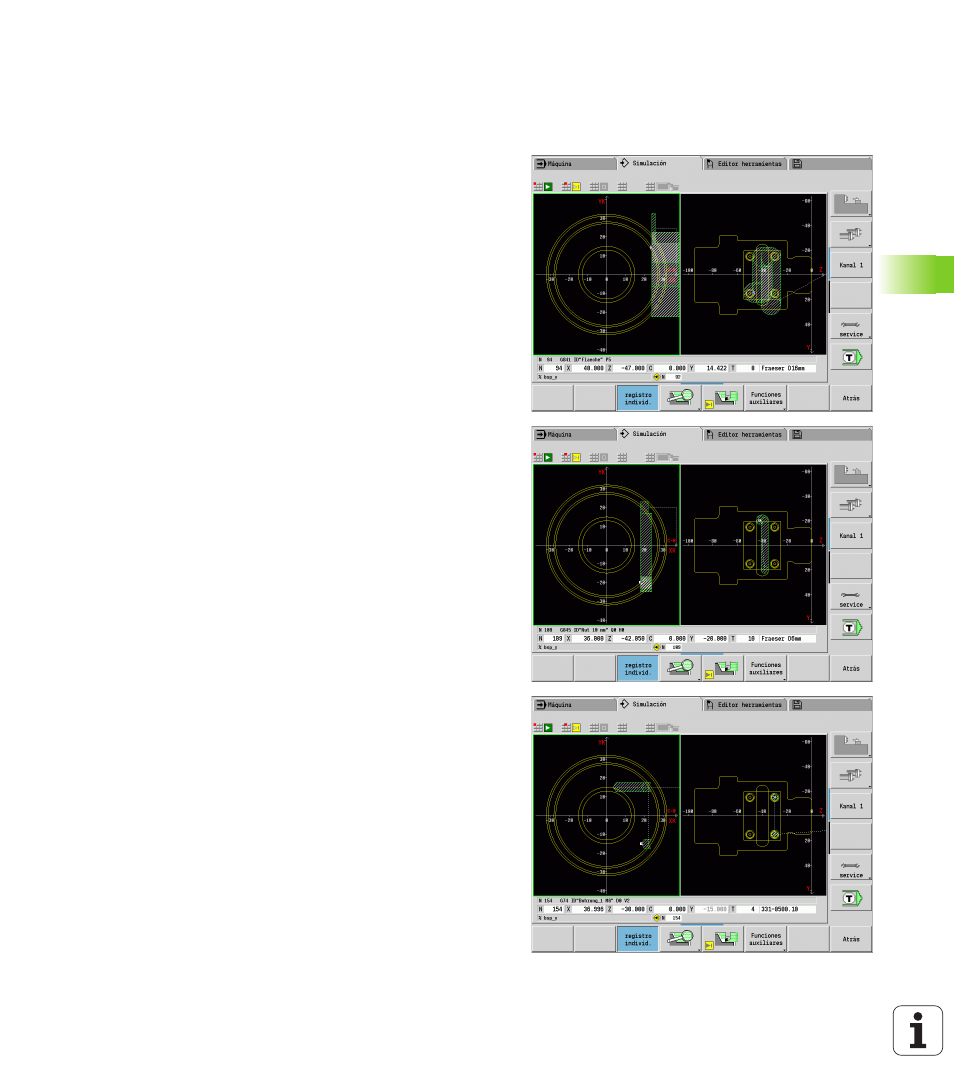

6.8 Programa de ejemplo
Trabajar con el eje Y
Los contornos de fresado y de taladro del siguiente programa NC
tienen una estructura jerarquizada: Sobre la superficie individual se
mecaniza una ranura lineal. Sobre la misma superficie, a la izquierda y
derecha de la ranura se posiciona un modelo de taladros de dos
taladros cada uno.
Primero se realiza el mecanizado por torno y a continuación se realiza
el fresado de la superficie. A continuación se crea la ranura lineal con
la Unit "Fresado de cajera Lateral Y" que luego se desbarba. Con los
demás Units, primero se centran los patrones de agujeros, luego se
taladran, efectuando después el roscado de los mismos.
