HEIDENHAIN MANUALplus 620, CNC PILOT 620/640 339
4.24 Mecanizado en superficie fr
ontal/post
er
ior

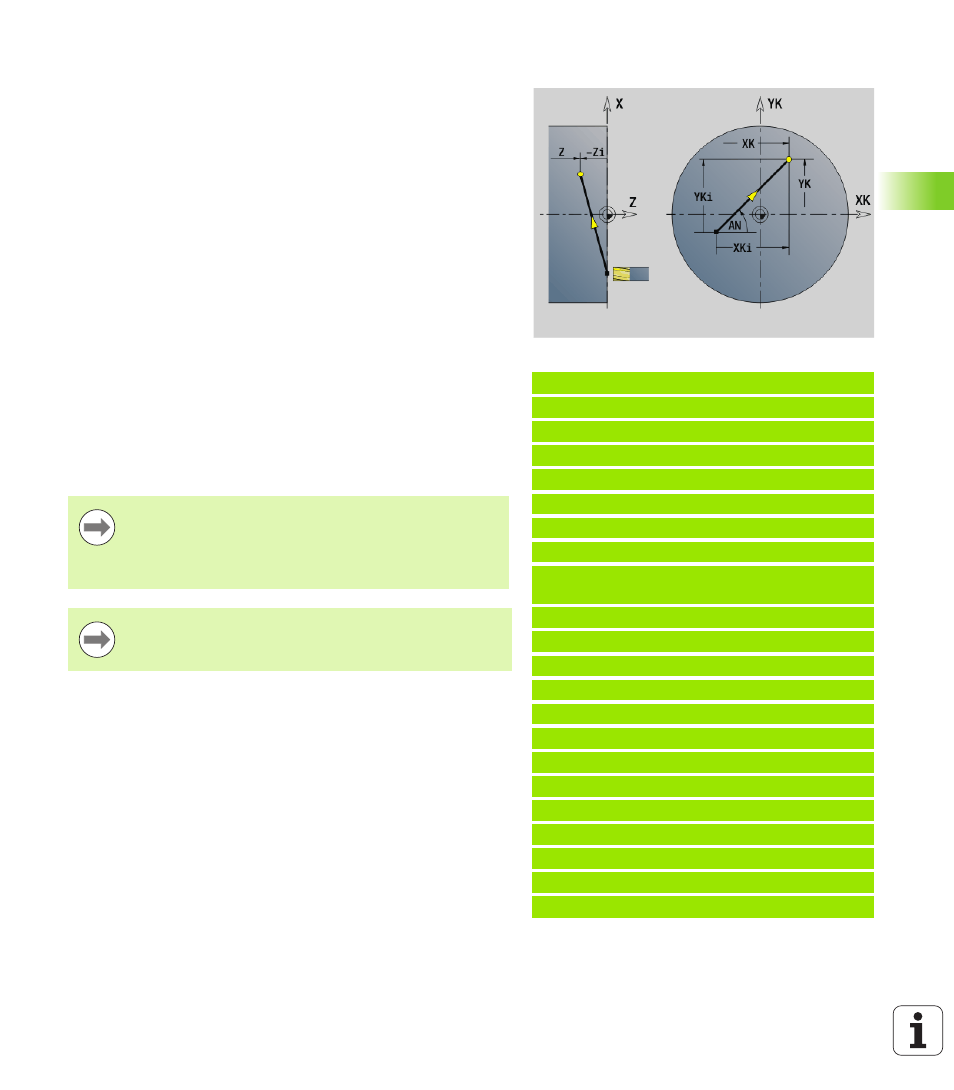

Lineal en superficie frontal/posterior G101
G101 desplaza linealmenteen avance hasta el "punto final".
Ejemplo: G101
. . .
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G100 XK50 YK0
N6 G1 Z-5
N7 G42 Q1
N8 G101 XK40 Recorrido lineal en la
superficie frontal]
N9 G101 YK30
N10 G103 XK30 YK40 R10
N11 G101 XK-30
N12 G103 XK-40 YK30 R10
N13 G101 YK-30
N14 G103 XK-30 YK-40 R10
N15 G101 XK30
N16 G103 XK40 YK-30 R10
N17 G101 YK0
N18 G100 XK110 G40
N19 G0 X120 Z50
N20 M15
. . .
Parámetro
X
Punto final (cota de diámetro)
C Ángulo final - dirección angular: véase imagen de ayuda
XK Punto final (cartesiano)
YK Punto final (cartesiano)
Z Punto final (por defecto: posición actual de Z)
Parámetros para descripción de la geometría (G80)
AN
Ángulo respecto al eje XK positivo
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR>0: Radio del redondeo
 BR<0: Anchura del bisel
Q Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
 Q=0: Punto de corte cercano
 Q=1: punto de corte lejano
Programación
 X, C, XK, YK, Z: en cotas absolutas, incrementales o
con automantenimiento (comportamiento modal)
 Programar bien X-C o bien XK-YK
Los parámetros AN, BR y Q sólo se pueden utilizar en una
descripción de geometría que termina con G80 y que se
utiliza para un ciclo.
